产品介绍

应用

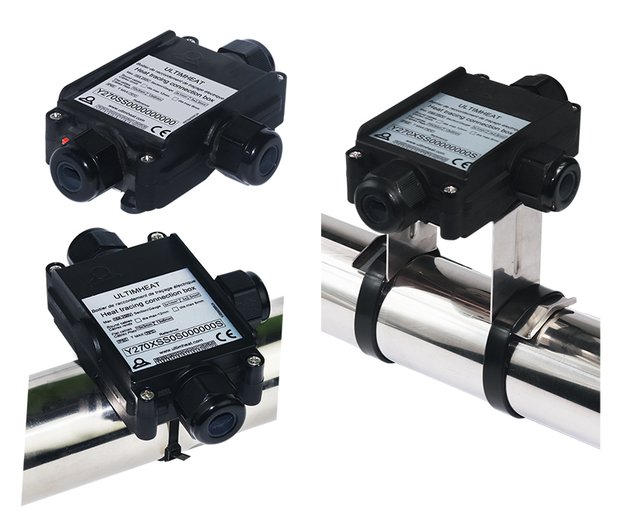

这个盒子用于连接一根电源电缆到两根发热电缆，或为确保几个盒子之间的一根电源电缆的连贯性，每个盒子 连接一根单一的发热电缆。

它可安装在一个平的表面，或在安装在一根管道上。

易于进入端子接线柱进行操作，接线简单，包括用于带金属保护编织层的自调节平的电缆。

主要特征

材料：聚酰胺 6 黑色的，96mm × 67mm × 36mm ( 不包括电缆接头 )。良好的抗紫外线性能。

防水等级：IP65。

安装：两个可移动的墙壁安装支架，孔距 96mm。用电缆扎带进行的管道安装也可在背部用两个小的金属连接 片拧紧。 注：如果您想将外壳对应管道旋转 90°，请使用带有三个输出的 Y28 型号。

端子：

- 带紧固的锯齿状方形垫片的螺丝端子可收纳刚性的或柔性的裸导体。

- 电缆的机械紧固是通过一个用螺丝拧紧的金属鞍座来进行的，可用于圆形的或平的电缆。 申请了专利的该鞍座还确保了发热电缆的金属编织层的接地。

- 线规：3 × 1mm² 至 3 × 2.5mm²。

- 允许的最高强度：16A 250V。

电缆出口：带 M24 电缆接头，带 70 邵氏的 NBR 垫圈 ( 可根据要求提供硅胶的 )。

- 圆形电缆的最大直径：8、12 或 14mm，取决于安装的垫圈。 - 椭圆形电缆的尺寸限制：

- 从 8 × 5 到 9.5 × 6mm。

- 从 9.5 × 2.5 到 11 × 3.5mm。

- 从 11 × 4 到 13 × 6mm。

- 从 12.5 × 8 到 14.2 × 9.2mm。

有关在圆形和椭圆形电缆上紧固的更多信息，请查看 6YTP 电缆接头的目录书页。

未经许可不能打开：外壳可收纳一个或两个密封件 ( 随货发 5 根红色的密封件 )。

密封：提供 5 根红色的塑料扎带，用于密封孔。

易于组装：拆开盖子后，可完全进入到端子的位置以进行组装。安装在墙壁或管道上时，可以卸下盖子或组装 盖子。

附件：用于扩展位置安装在管道上的不锈钢支架，带有厚达 50mm 的绝缘厚度。请查看附件章节里的 6YTQT。

选项：

- 用于 3 条不带电源电缆的发热线的型号。

- 用于 1 根发热电缆和两根电源电缆的型号。

用于圆形电线和平电线的电缆接头垫圈，仅带一种尺寸的简易款的配件编号、定制标签、以及用于管道安装的 特制配件的套件 (OEM 版本 )，请向我们咨询。
