产品可应用的领域

• 空气和流体加热解决方案
• 可再生能源
• 工业
• 专业厨具
• 农业和养殖业
• 石油化工

产品介绍

主要特征

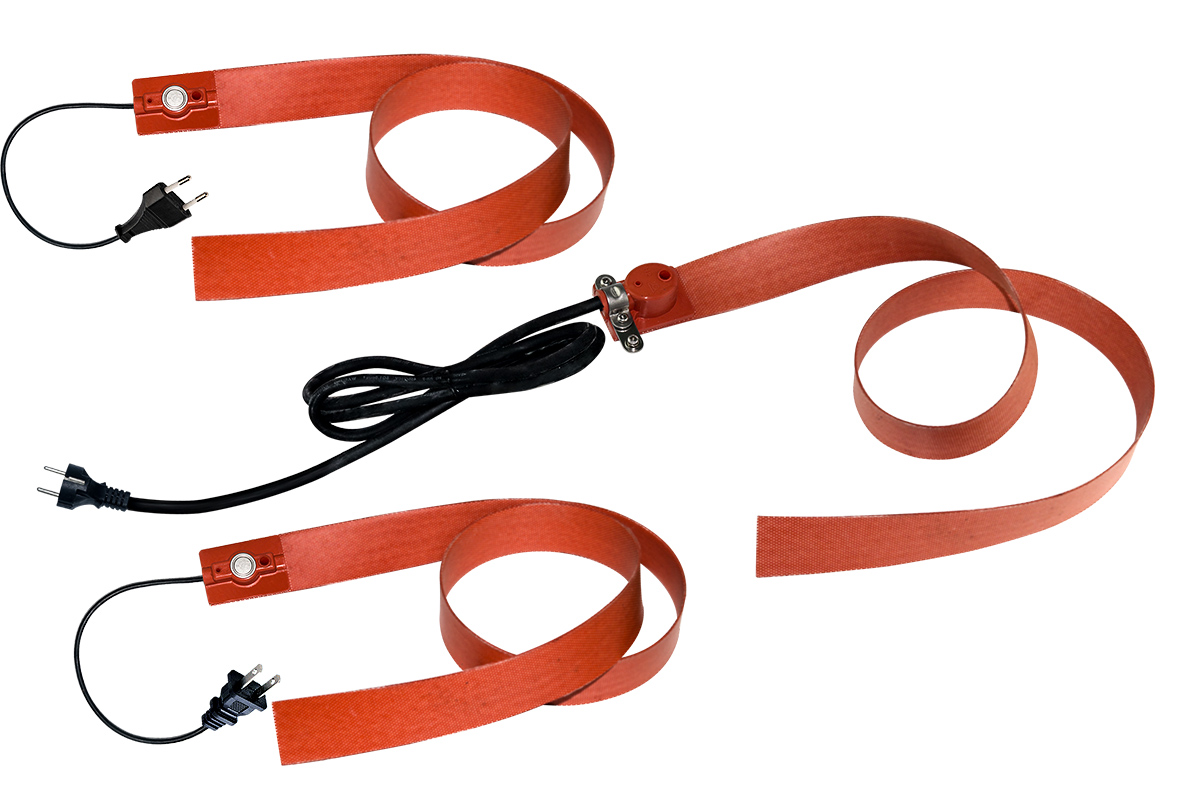

硅橡胶带由加固的玻璃纤维层压的硅橡胶板制成，通过在一个嵌入的特制成形的发热线元件的两 面进行加热和高压而硫化在一起。在不牺牲其柔韧性的情况下，加固的玻璃纤维硅橡胶使加热器尺 寸稳定。

之所以使用硅胶，是因为其耐高温（永久的温度达到 200°C (390°F)，高导热系数 (~7 10-4W/cm.K) 和良好的电绝缘性能 (~12KV/mm)。

此系列的特点是 35mm 的宽度，能让它缠绕在用于电伴热应用的管道周围。

此宽度也允许固定设置的温控器或温度限制器嵌入在加热器表面。

该系列的发热元件可以在温度升高时以恒定的功率制造，或者在温度升高时以正温度系数降低功率

这些加热器的其他基本的特征是：

- 不受振动或者挠曲所影响

- 轻量

- 符合 UL94-VO ( 阻燃剂 ) 和 ROHS

- 少烟和低毒

- 硅胶是无毒的、防潮和耐化学性

- 非常薄的外形

主要用途

例如一些特殊的用途有： 提供工艺温度维护或避免冻结金属和塑料管道、排水沟、阀、泵、水表。这些带子通常缠绕在管 道或设备周围，但也可以纵向安装。与使用 PTC 塑料化合物的自调节发热线不同，它们的特性是不 会随时间而变化，并且存在于更宽的表面功率范围内。

技术特征

夹紧：通常在管道上夹紧，用玻璃纤维加强的胶带，或使用有粘性的加热器进行安装。

长度（A 尺寸）：2.5m、5m、10m 。

宽度：35 mm

硅胶箔的最小弯曲半径：3.2 mm (0.125˝)

防护等级：IP65。

最低环境温度：-10 °C (+15°F)

电压：220-240VAC

功率公差：在 20 °C 为 ±10%

温度限制器：该系列能容纳许多温度限制器的型号。在本目录书的第 7 章有描述。

温度控制：通过固定设置的双金属温控器，在4 +/-3°C (39+/-5°F) 打开加热，在10+/-3°C (50+/-5°F) 关闭， 电气额定值 10A 250V. K 电热偶探头按要求嵌入，然后允许电子温度控制。在这版本当中，除去了双金属温控器。

功率密度：从 0.1W/cm² (0.65W/ 英寸 ²) 到 0.8W/cm² (5.2 W 英寸 ²)。请查阅配件编号表。 不要在塑料壁上使用高于 0.2W /cm² 的功率密度。检查表面温升与表面功率密度的变化。（可在 技术介绍中找到对照表）。

柔性硅胶箔的厚度：1.6mm ( 经济型的 ) 或 2.5mm（加强版）。

质量控制的常规测试：每个发热元件均经过 100% 连续性，电阻和绝缘测试。根据 EN 60335-1 和 EN 50106 标准进行测试。请查阅技术介绍。

介电强度：1750V AC。

绝缘电阻： ≥ 10 兆欧。

工作温度： 加热产品的温度通常比表面温度低得多，并且主要取决于表面功率 (W/cm²)、热接触的质量、加 热产品的粘度、热容量和导热率，加热器的良好定位、环境温度以及管道内的流体速度。 您可以在技术介绍中找到硅橡胶加热器达到的温度的示例。这些示例展示了如果没正确安装发热元 件的情况下，可能达到的温度。

连接：

- 两根 0.75mm² (AWG18)，FEP 绝缘电线，长度为 500mm ( 可按要求提供其他的长度 )。

- 2 × 0.75mm² (AWG18)，3m 线，带欧式插头或 UL 插头（两个叉的）。

- 1250W (6A) 以上的线规变成 1mm² (AWG16)。 -

3 × 1mm² (3 × AWG16) 3m 线，橡胶绝缘，带欧式或 UL 插头（3 个叉的），或不带插头。

选项：

- 电源 110 / 115V 。

- 接地网电线屏蔽层。
