产品可应用的领域

• 空气和流体加热解决方案
• 可再生能源
• 工业
• 消防系统

产品介绍

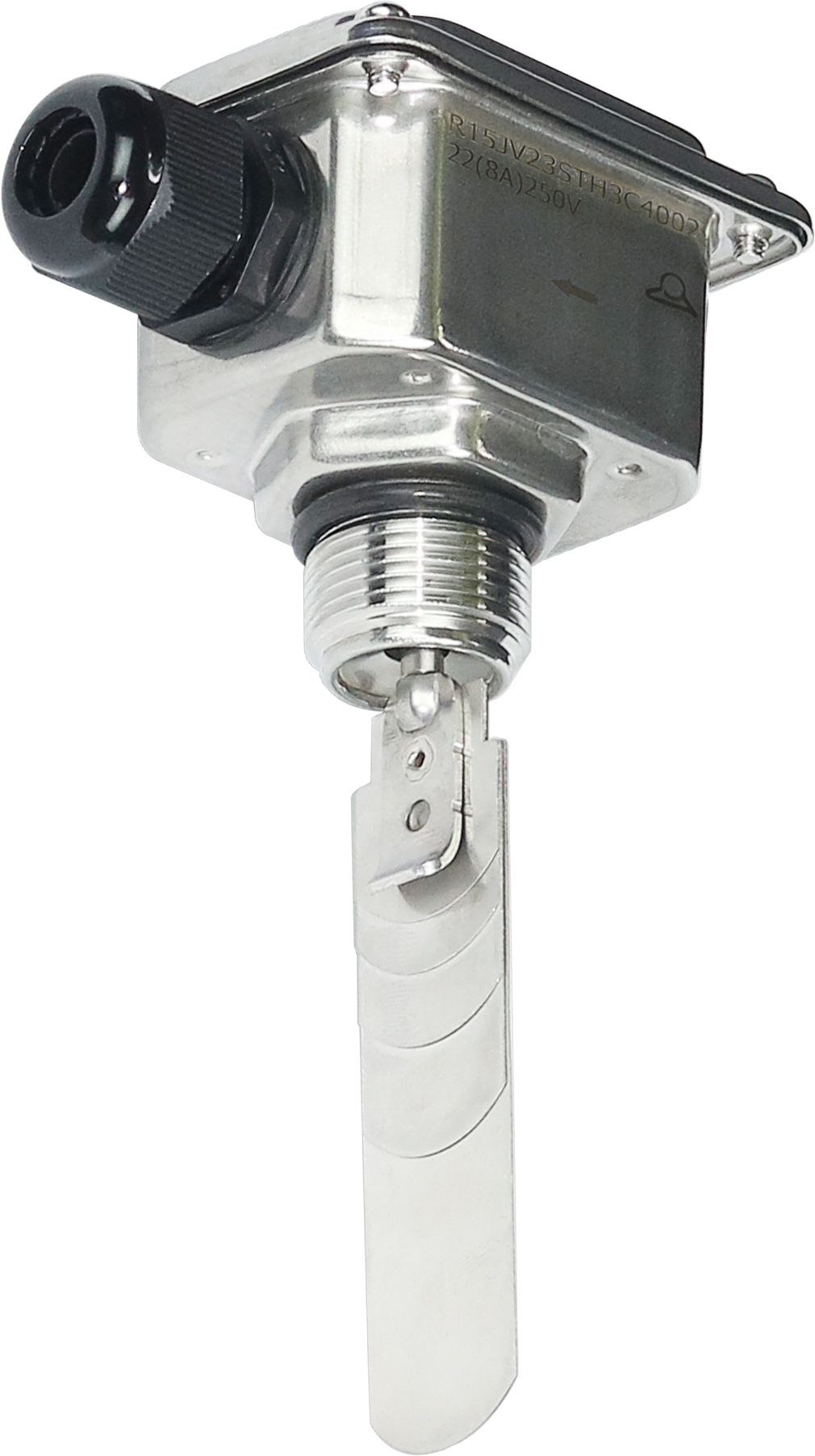

主要用途：在水管道上的水流检测

作用原理：平行的桨叶，垂直于主流量，驱动一个微动开关。弹性的不锈钢波纹管位于桨叶和电开关之间。

外壳：304不锈钢，IP69K，IK7。

机械装置：100%不锈钢

桨叶材料：不锈钢

电气额定值：16A电阻性负载，4A 电感性负载，230V交流电，50,000次。

电触点类型：单刀双掷，流量上升打开或闭合。

相兼容的液体：使用在干净的水、饮用水，以及与不锈钢相兼容的液体。

在20°C的标称压力：1MPa（PN10）。

标称直径：

       可使用在内直径32mm及以上的管道。

       桨叶有5个不同长度的配件以可使用在各种管道直径。

       通过一个耐震动的自锁螺母进行紧固。

建议的安装位置：垂直的，带有桨叶向下。也可以是其他的位置，但是校正值有所变化，这跟桨叶的重量有关。

水管连接：公螺纹¾"（BSPP）和NBR垫圈。必须要使用在一个BSPP ¾"母的接头上，垂直于主管道。

建议的扭力：14N.m

液体温度范围：5至95°C

环境温度范围：5至85°C

安装指南：

- 仔细检查桨叶的方向：外壳上的箭头必须要完全平行于管道。

- 在桨叶末端和¾"接头对面的管壁之间必须要有一条最小4-5mm的缝隙。

- 在垫圈座和里面的管之间，我们建议使用长度少于或等于18mm的管嘴，并带有一个内直径大于或等 于32mm，以避免阻碍桨叶的动作。

附件：¾"母的PVC鞍座，用于DN40至DN100（外径）PVC管道，及其他接头：查看本目录书的第8章。 选项：特殊的桨叶及在指定的数值校正。

注意：如果修改由用户设定的桨叶，用一个最小的1.2Nm的力度正确地拧紧是很重要的，桨叶限制住M4 自锁 螺母。
