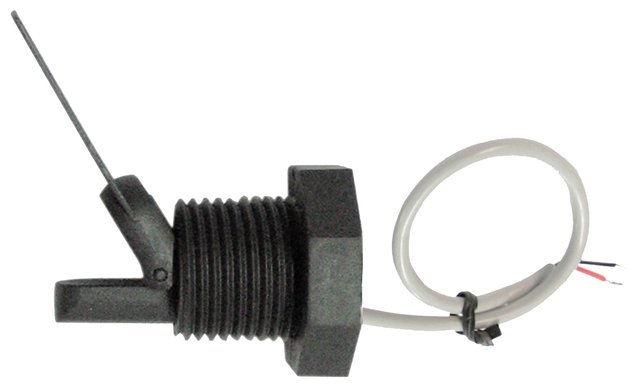

主要用途：带有磁性拉回的最简单的流量开关。建议安装位置是在水平的管道上，但可安装在任意位置。用 于测量直径25至63mm的水管的水流量。
功能原理：平行的磁性桨叶，与流量垂直安装，通过管壁驱动一个磁簧开关。桨叶通过磁性作用返回，没有 弹簧。在管道系统和电气触点之间没有密封材料或液体能通过。适用于腐蚀性的水池、温泉和盐氯化和溴化 系统。不能用于含磁性粒子的水或高粘度的液体，这会阻碍桨叶的动作。
调节：通过剪开桨叶进行调节
主外壳材料：聚丙烯，耐臭氧和水消毒产品，可以使用在饮用水中。
桨叶：聚丙烯，13mm宽度。
桨叶杆：钛，有显著的耐腐蚀性，增加机械寿命
电气额定值：最大1A，最大70W，最大250V，电阻性负载。使用在电感电路降低电气额定值。当使用在电感 负载时，我们建议用触点保护装置来保护磁簧开关。
电触点型号：常开，流量上升闭合。
液体兼容性：与干净的水和没有磁性粒子的液体使用，与聚丙烯和钛没有化学互克性。
在20°C的标称压力：1MPa（PN10）
标称直径：能用于内直径为25至63mm的管道 桨叶可剪开，可根据管道直径剪成不同的长度。每隔5mm有编号1-6的切割线。 建议的安装位置：在水平管道上。安装在其他位置会稍微改变校准值。
水管连接：½"母接头。有BSPP螺纹的型号，与产品一起提供一个NBR垫圈。带NPT螺纹的型号，必须要用螺 纹密封剂。
建议扭矩：7Nm。
液体温度范围：5至80℃
环境温度范围：5至50℃
防护等级：IP65
电气连接：电缆2 × AWG24（0.2mm2 ），PVC绝缘，温度80°C，UL2464类型。
安装说明：
- 仔细检查桨叶的方向：壳体上的箭头必须完全平行于管道。
- 在桨叶末端和接头对面的管壁之间必须要有一条最小的5mm的缝隙。
- 在垫圈座和管内部之间，我们建议管嘴的长度小于或等于18mm，并带有一个内直径大于或等于20mm， 以避免阻碍桨叶的动作。
附件：½" PVC鞍座用于DN40至DN100（外径）的PVC管道，其他接头：查看本目录书的第8章。
选项：带连接器或端子的电缆，其他的电缆长度。
