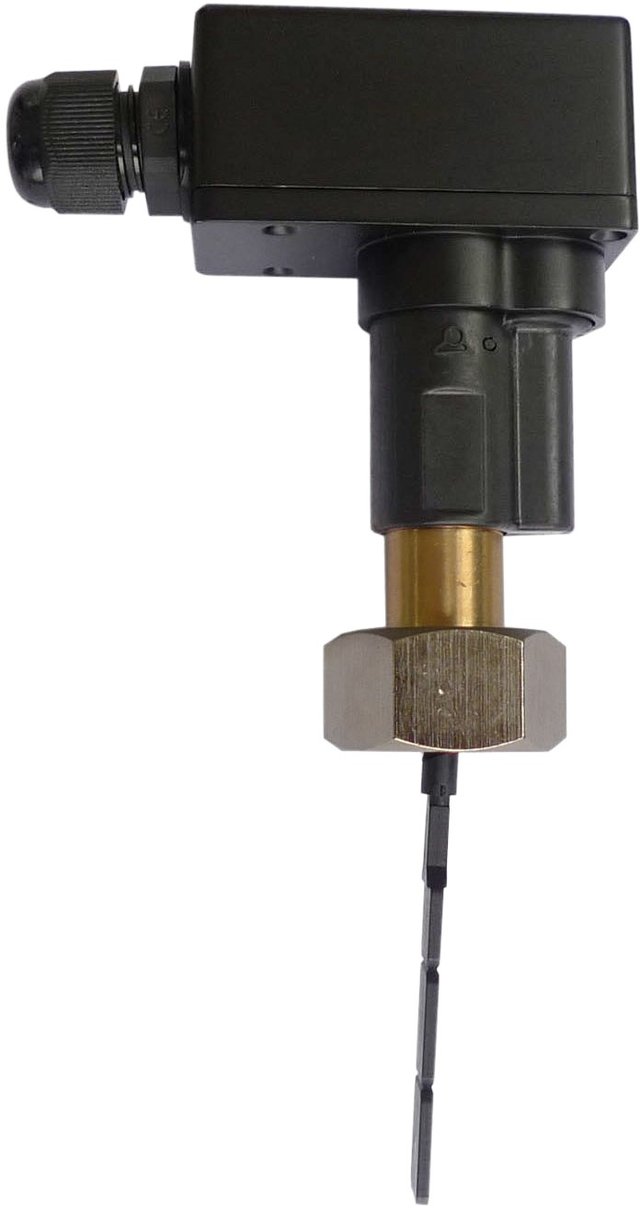

主要用途：一般用于流量监测。建议安装位置是在水平的管上，但是能够安装在任何位置。用在管道直径15 至100mm的液体流量监测。主体及接管螺母的材料为镀镍黄铜，用于提高机械强度及耐压性。连接盒带端子 接线柱或连接器，以及监测点调节螺丝。
功能原理：平行的磁铁桨叶与流量垂直安装并且通过壁体激活一个磁簧开关。桨叶的返回是磁性作用所致， 没有弹簧。在管道系统和电气触点之间没有密封件或液体可以通过。可用于无腐蚀性的液体中。不得用于含 有磁性粒子的水或高粘度的液体，这会阻碍桨叶的动作。
调节：
- 通过剪开桨叶
- 用螺丝刀在内部表盘进行微调。
桨叶轴：钛，显著的耐腐蚀性，并提高了机械寿命。
主外壳材料：镀镍黄铜
桨叶：聚丙烯，宽度15 mm，有4部分，标识的号码1至4，可以剪开以调节管的尺寸。
管道安装：镀镍黄铜接管螺母¾" BSPP，用垫圈安装在¾" BSPP的公螺纹。
建议的转矩：10±1 Nm。
垫片：NBR
电气额定值：最大1A，最大70W，最大250V，电阻性负载。使用在电感电路降低电气额定值。当使用在电感 负载时，我们建议用触点保护装置来保护磁簧开关。
电触点型号：常开，流量上升闭合。
液体相容性：与干净的水和不含磁性颗粒的液体使用，与黄铜、PPO和钛并没有化学互克性。
在20°C的标称压力：2.5MPa（PN25）。
液体温度范围：5至100°C（在管道里面不耐受水冻结）
环境温度范围：5至80°C
防护等级：IP65
校正公差：±15%（桨叶1末端的桨叶操作力度）
电气连接：
标准： IP64连接盒，带螺丝端子接线柱，M16 × 1.5 ISO电缆接头。
选项：
- 带EN17530-803-A（DIN43650-A）连接器的连接盒。
- 带IEC947-5-2 M12 × 1，4销连接器的连接盒。
安装指南：
- 仔细检查桨叶的方向：外壳上的箭头必须要完全与管平行。
- 在桨叶末端和接头对面的管壁之间必须要有一条至少5mm的缝隙。
- 在垫圈座和管里面之间，我们建议使用的管嘴长度少于或等于18mm，内径大于或等于13.5mm，以免阻 碍桨叶的动作。
附件：¾"公的PVC鞍座用于DN40至DN100（外直径）PVC管，其他的配件：查看本目录书的第8章。
重要注意事项：关于塑料管（PVC，PE），DN（标称直径）对应的外直径和壁厚是根据应用范围而变化的。 这必须要考虑进去，以免阻碍桨叶的动作。关于金属管，内直径对应DN（标称直径）。管的流量数值，其内 直径对应DN。
