控制器和安全设备 : 流量开关
  >

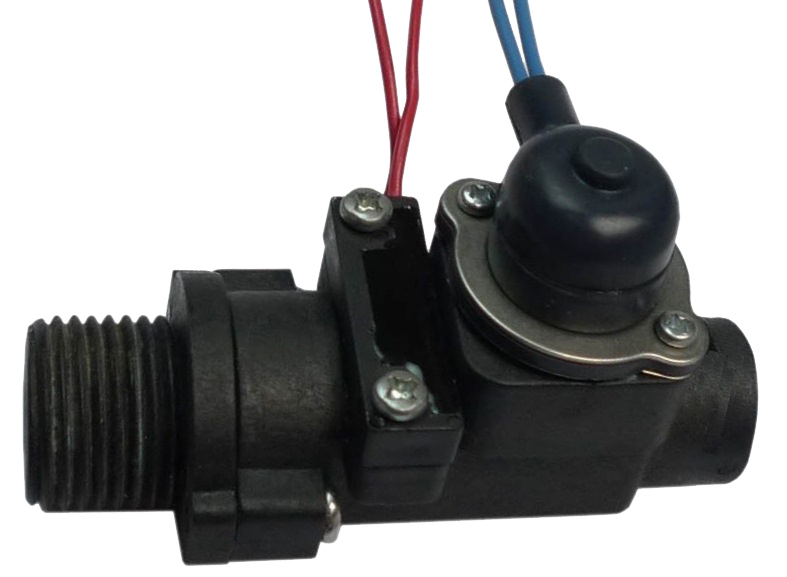

型号R22
型号R22
拍动式流量开关、磁簧开关触点,½" BSPP公螺纹, 进水温度控制
控制器和安全设备
流量开关
查看PDF
点击以查看数据表中提供的更多语言
产品可应用的领域
    该产品目前尚未拥有属于它的分类
产品介绍

主要用途:产品开发用于淋浴器的微型快热式热水器,在电路中水通过太阳能设备或热泵进行预热。可移动 的拍动系统小巧坚固。通过½"公螺纹直接进水。强制性的垂直安装,从底部进水。连接到带快速接头的内部 铜管道DN8和DN10。一个内置的碟形温控器,与冷水注入接触,当进水高于50°C时,将会自动停止水加热。

功能原理: 磁性的拍动件与流量垂直安装,并且通过壁体激活一个磁簧开关。拍动件通过重力返回,没有弹簧。在管道系统和电触点之间没有密封件或液体可以通过。适用于饮用水。不得用于含有磁性粒子的水或高粘度的 液体,这会阻碍拍动件的动作。

调节:出厂设定,通过调节安装在拍动件里的平行件进行设定。

主体材料:与饮用水兼容的聚苯醚。

拍动件:聚苯醚。

桨叶轴:不锈钢。

流量探测开关电气额定值:最大1A,最大70W,最大250V,电阻性负载。使用在电感电路降低电气额定值。 当使用在电感负载时,我们建议用触点保护装置来保护磁簧开关。

流量探测电触点型号:常开,流量上升闭合。

进水口温控器的特征: 16A 250V碟形温控器,当入口温度超过50°C ±3°C时,电加热器关闭。当入口温度降到42°C ±4°C以下打开。电气连接由硅胶帽进行保护,两根1.5mm²电线输出,温度80°C,PVC绝缘,300mm标准长度。

液体兼容性:用于干净的水和不含磁性颗粒的液体,与聚苯醚和不锈钢并没有化学互克性。

在20°C的标称压力:1MPa(PN10)。

流量探测设定点工厂设定限制

      流量上升闭合:1.8至3升/分钟。

      流量下降打开:约0.4至0.5升/分钟,低于闭合值。 标称直径:DN8-DN10。

强制性的安装位置:在垂直的管上,逆向流量

水管连接

      - 进水口:用垫片和两个防旋转凸杆一起安装在½"公螺纹接头。建议的扭矩:5Nm。

      - 出水口:用O型圈快速连接,夹在铜焊或焊接的黄铜终端的DN8或DN10管上。

液体温度范围:5至80°C。

环境温度范围:5至50°C。

防护等级:IP65。

电气连接:2×AWG24电线(0.2mm²),PVC绝缘,温度80°C,标准长度300mm。

附件:黄铜末端处铜焊或锡焊在其他的管径上:查看本目录书的第8章。

选项(有最少起量要求):带连接器或端子的电缆,其他的电缆长度,其他的流量或温度校正数值。

重要注意事项:用于建筑用途(水和气体)的标准铜管直径由EN1057标准给出,这规定了标称直径作为 内径。在EN 12735-1中所述的铜管用于冷气和制冷,而在EN13348中描述了那些用于真空和医疗的气体, EN127357标准定义了用于制冷的铜管,直径以英寸为单位。 在法国,铜管经常通过外径进行描述,跟着以毫米为单位的厚度。
