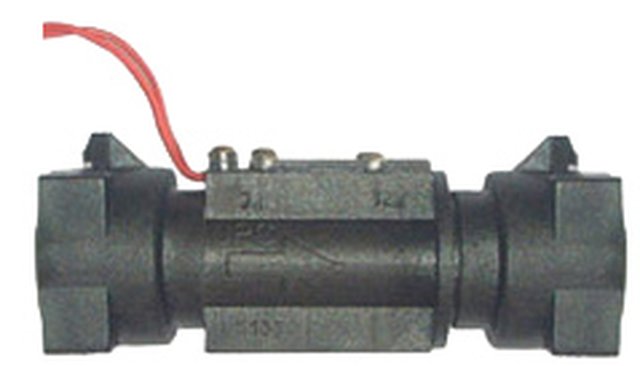

型号R34
活塞式流量开关、磁簧开关触点,用于铜管的卡入式进口和出口
控制器和安全设备
流量开关
查看PDF
点击以查看数据表中提供的更多语言
产品可应用的领域
该产品目前尚未拥有属于它的分类
产品介绍
主要用途:产品开发用于电或煤气快热式热水器。用于铜管的卡入式进水口和出水口。强制性的垂直安装, 从底部进水。
功能原理:磁性活塞与流量成一直线安装,并且通过壁体激活一个磁簧开关。活塞通过重力返回。在管道系 统和电触点之间没有密封件或液体可以通过。适用于饮用水。不得用于含有磁性粒子的水或高粘度的液体, 这会阻碍活塞的动作。
调节:通过调节活塞直径和活塞重量进行出厂设定。
主体材料:与饮用水兼容的聚苯醚。
活塞:聚苯醚。
电气额定值:最大1A,最大70W,最大250V,电阻性负载。使用在电感电路降低电气额定值。当使用在电感负载时,我们建议用触点保护装置来保护磁簧开关。
电触点型号:常开,流量上升闭合。
液体兼容性:用于干净的水和不含磁性颗粒的液体,与聚苯醚并没有化学互克性。
在20°C的标称压力:1Mpa(PN10)。
流量探测设定点工厂设定限制:
流量上升闭合:1至12升/分钟。
流量下降打开:约0.4至0.5升/分钟,低于闭合值。
标称直径:DN15。
强制性的安装位置:在垂直的管上,逆向流量。
水管连接:与O形圈快速连接,夹在DN20带槽的铜管上。外径18mm。
液体温度范围:5至80°C
环境温度范围:5至50°C。
过压阀校正值:1.5 MPa +0.5,-0
防护等级:IP65。
电气连接:2×AWG24电线(0.2mm²),PVC绝缘,温度80°C,标准长度300mm。
选项(有最少起订量要求):
- 带连接器或端子的电线
- 其他的电线长度
- 其他的校正值
- 两个触点
- 倒置进水口,(通过增加一个内部不锈钢活塞弹簧进行操作)
