产品介绍

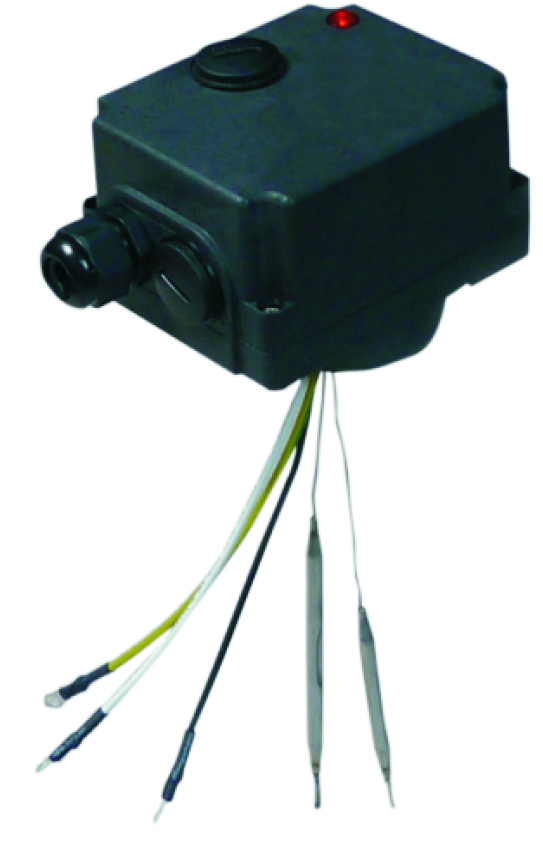

主要应用：控制组件设计用于直接安装在标准的浸没式加热器，功率达 3500W，230V，单相

外壳：IP54，105 × 88 × 84.5mm，（不包括盖子、附件及电缆接头），黑色的 PC-ABS，UL94V0。耐高冲击
及抗紫外线。产品包括一个可调节的温度控制温控器和一个固定设置上限的手动复位温控器。通过移开一个
盖子，可从外面进入手动复位。

电气输入：1 个 M20 电缆接头。

温度调节：里面，带 ºC 印刷旋钮。（可选择 ºF 印刷旋钮）

传感元件：液体填充球管，直径 6mm，背部带有输出，用于安装内部的浸入式加热器探温棒。

调节范围：0-60ºC（32-140ºF）；30-90ºC（85-195ºF）；30-110ºC（90-230ºF）。

感应元件的输出长度（C）：500mm（标准的），根据要求可选择从 150mm 至 800mm 的其他长度。

电气连接：
- 电源（零线、火线、地线），在 6mm² 的螺丝端子上。
- 浸入式加热器：3 根电线，氟化乙丙烯 180ºC 绝缘，2.5mm²，配有环型端子，在浸入式加热器连接面上长度
50mm，用于在发热元件 M4 端子上的直接连接（零线是蓝色的）。
- 指示灯（可选择）：可通过电源上的连接片、或者在控制温控器输出、或者在安全温控器输出上进行连接。

安装：通过背部的延伸，在直径 50mm 的孔上进行安装，可用于带 1"1/2 螺纹或 M45 螺纹的浸入式加热器，
用螺母或直径 56mm 的旋转环来安装。

控制温控器触点：温度上升触点打开（C-1）16A（2.6）250VAC。
- 电气寿命 >100000 次。

手动复位温控器触点：故障安全，温度上升打开；16A（2.6）250V 交流电。

控制温控器和手动复位温控器触点在浸入式加热器线路供电中是串联的。

选项：
- 指示灯（230V）。
- 在控制温控器上可升降的可调节的高端调节器。
- 从外面进入到控制温控器进行调节（通过移开一个直径 40mm 的盖子）。
- 热熔断器用于组合在浸入式加热器探温棒里面
