![](https://ultimheat-1314937005.cos.ap-hongkong.myqcloud.com/product/cat5/Type%20ZS.jpg)

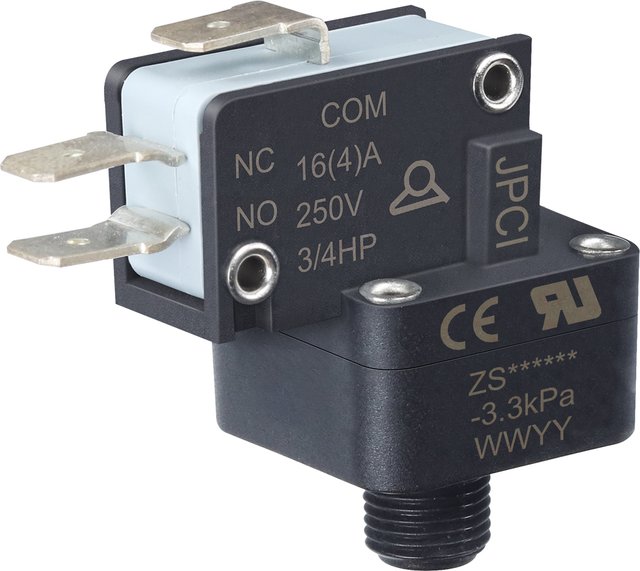

型号 ZS
负压开关 快动作触点微型负压开关
控制器和安全设备
压力开关
查看PDF
点击以查看数据表中提供的更多语言
产品可应用的领域
该产品目前尚未拥有属于它的分类
产品介绍
主要应用:
泵的真空检测,特别是浴疗加热器、游泳池过滤器、自动组装线。快动作触点能直接控制电机或发热元件。
技术特征:膜:EPDM,直径22 mm。可按要求提供硅胶或 NBR 材质。
流体:水或空气。
压力端口连接:PA66,1/8" BSPT 或 1/8" NPT。
压力:负压( 真空)。
外壳:PA66,UL94 VO。
触点:单刀双掷,快动作。
电气额定值:
- 标准额定值的微动开关 ( 仅是中等和低负压):16A 125/250VAC;1/2 HP 125VAC;3/4 HP 250VAC。差值约为60 毫巴。
- 高额定值的微动开关 ( 仅是中等和高负压校正):2HP 250VAC,21(8) A 250VAC。差值约为 90 毫巴。
动作:瞬间
设定点校正:工厂校正并且是密封的,不可现场调节。给出的数值为负压变大时触点打开的值。
校正条件:当负压从大气压上升至要求的负压设定点时,COM 和 NC 之间的触点打开。当大气压为正压时,COM 和NC 之间的触点闭合。
设定点校正限制:从 -2 kPa (-20 mbar,-0.3 PSI) 至 -90 kPa (-900 mbar,-13 PSI)电气连接:6.35 × 0.8mm 快接端子。
最大的正压:3 bar ( 0.3 Mpa,43.5 PSI)。
最低的负压:-90 kPa (-900 mabr,-13 PSI)
爆破压力:> 15 bar (1.5 Mpa, 217PSI)
环境温度限制:
水:0 至 85°C (32 至185°F)。空气:-10 至85°C (14° 至185°F)。
认证:UL 508
