由薄金属制作而成，这些热熔扣有最短的反应时间，在 2 分钟 50 秒和 3 分钟之间，从 25°C 开始，以每分钟 20°C 的温度速率上升，但是这金属的纯度限制了它们的机械强度
材料：黄铜 ( 按要求可提供红铜 )
表面保护：没有特殊的表面保护
ROHS 指令：这些热熔扣可以有两个版本
- 非 ROHS 认证，使用传统的包含铅和镉的合金，用于温度 68°C (155°F)；72°C (162°F)；96°C (205°F)；103°C (218°F)；120°C (248°F)。
- ROHS 认证，使用以铋、锡和铟为基础的三元合金，( 铟的高成本使这些型号比非 Rohs 类型的贵两到三倍 ) 用于温度 60°C (140°F)；72°C (162°F)；79°C (174°F)； 109°C (228°F)；117°C (242°F)
鉴别：型号、 以摄氏度为单位的温度和生产日期都印在每一个热熔扣上。
检测：
- 在周围环境温度下的机械阻力：在生产过程中 100% 检测。
- 静负载下的跳闸温度：通过统计抽样进行
- 根据 ISO 10294-4，负载下温度上升的跳闸时间：通过统计抽样进行
- 在 60°C 或 90°C 负载保持 1 小时：符合的和在生产过程中通过统计抽样来验证 ( 根据 ISO 10294-4 进行测试 )
- 在最低负载下触动：符合的和在生产过程中通过统计抽样来验证 ( 根据 UL33 进行测试 )
耐盐雾性：根据 ISO 9227-2012，经受在蒸馏水中按重量计算的 20% 的氯化钠形成的雾，在 35°C 持续 5 天 (120 小时 )，在标准规定的反应时间内，易熔扣保持其对该功能的适合性。

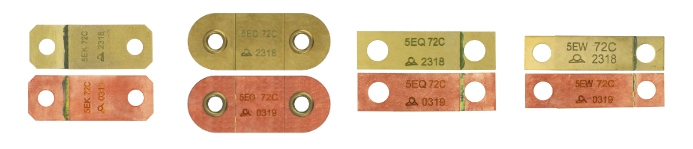

| 型号 | 5EQ | 5EW | 5EK |
5EO ( 改良的机械断裂负载型号 ) |
| 焊接表面（mm²） | 175mm² | 230mm² | 225mm² | 205mm² |
| 最大的允许负载（DaN） | 在理论上 9DaN* 但因为在 25°C 的低机械断裂负载被 限制到 7.5DaN** |
在理论上 9DaN* 但因为在 25°C 的低机械断裂负载被限 制到 7.5DaN** |
在理论上 9DaN* 但因为在 25°C 的低机械断裂负载被限 制到 13DaN** |
在理论上 20DaN* 但因为在 25°C 的机械断裂负载被限制 到 16DaN** |
| 最小的触发负载 | 4N | 4N | 4N | 4N |
| 黄铜保险扣在 25°C 的机械断裂负载 (DaN) | 27DaN | 28DaN | 28DaN | 48DaN |
| 红铜保险扣在 25°C 的机械断裂负载 (DaN) | 26DaN | 27DaN | 26DaN | 46DaN |
| 根据 ISO 10294-4 在最大负载下的反应时间 *** | 2 分 55 秒 | 2 分 58 秒 | 2 分 53 秒 | 2 分 53 秒 |
* 最大的永久负载取决于 72°C 的易熔扣的合金成分和周围环境温度。提供的数据仅用于指引，和用于一个 72°C 的非 ROHS 共晶合金。温度低于 72°C 的合金和这些符合
ROHS 的合金，通常含有高比例的铟，大大地降低了机械强度。
** 这个最大的永久负载在 25°C 限制到机械断裂负载的 1/3 。
*** 这些数值是在我们自己的检测设备里测量的。检测条件和设备符合 ISO10294-4 和 ISO DIS 21925-1 2017 的要求，图 C1。
