应用

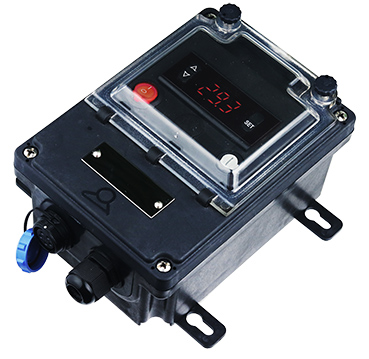

这些带墙式安装的防水控制盒允许远程控制管道的表面温度。通过带或不带扩展安装支脚的接线盒 Y26、 Y27、Y28、Y29 连接到发热元件，或带有 3 芯的电源线和一根单一的 NTC 温度传感器电缆，或通过一个扩展 安装脚接线盒 Y29B 和一根配备有一个五位连接器的单一的 5 芯电缆进行安装。该型号是带数字显示的，使用 简单直观，并且用户不需要经过专门的培训。 一个接线的温度测量传感器的使用，其可以是断开连接的，以解决球管温控器穿过墙壁，而其毛细管不能切 割的问题。在安装了发热电缆和温度传感器、管道隔热以及隔热保护套后，可进行控制盒的连接安装。
主要特征
外壳：IP69K，加固的 PA66，带聚碳酸酯窗口入口。可密封的盖子和窗口。
墙壁安装：4 个可移动的和可旋转的支脚。
电气连接：
- 用于电源的内部接线端子的所有型号。
- 带 3 个电缆接头的型号：用于输出和温度传感器的内部端子接线柱。
- 通过 5 位连接器的带输出的型号，实施了电源输出和温度传感器到连接器的内部接线。
电缆接头：
- 三个电缆接头的型号：两个用于电源和功率输出的 M24 电缆接头，以及一个用于温度传感器的 M12 电缆接头。
- 五位连接器的型号：一个五位的母连接器安装在外壳的壁上，一个五位公连接器安装在电缆上，以及一个用 于电源电缆的 M24 电缆接头。
开关装置：主照明开关和安全保险丝。
控制器：具有非常简单的最终用户界面。无需密码可进行设定值的更改，带向上和向下键。
动作：带可调节差值的开 - 关。
显示：可以选择 °C 或 °F。
传感器输入：NTC，R@25°C：10Kohm(±1%)，B@25/50°C：3380(±1%)。
功率输出：16A 230V，电阻性负载，继电器。
显示：3 位数字。
电源：AC220-230V 50-60Hz。
精确率：±1°C(±2°F) 或刻度终点的 0.3% ± 一位数字。
自检：超出量程、量程内，以及打开传感器电路。
环境温度：-10 至 60°C，20 至 85% 的相对湿度，无冷凝。
选项：
- Pt100 或 K 热电偶传感器。
- 管道安装支架。拧在盒子的背面，可以安装在一根水平的或垂直的管上，相距约 50mm。( 请查看附件 6YTQT)。
