应用

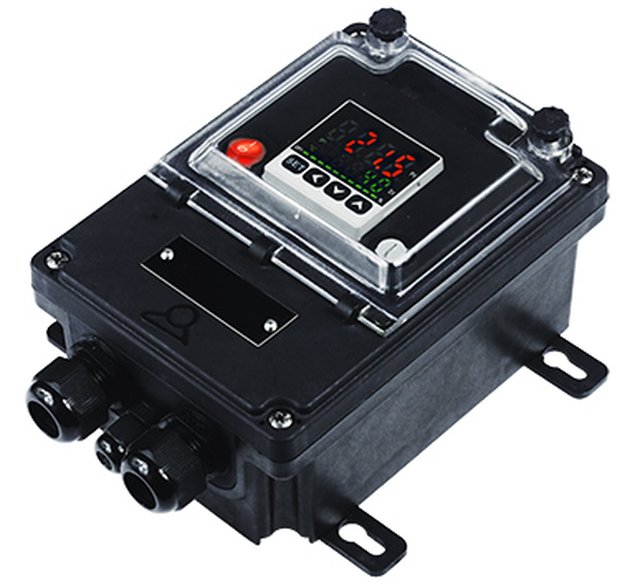

这些带墙式安装的防水控制盒允许远程控制管道的表面温度。通过带或不带扩展安装支脚的接线盒 Y26、 Y27、Y28、Y29 连接到发热元件，或带有 3 芯的电源线和一根单独的 NTC 温度传感器电缆，或通过一个扩展 安装脚接线盒 Y29B 和一根配备有一个五位连接器的单一的 5 芯电缆进行安装。 设计所用的电子控制器是最通用的。它是完全可配置的。需要阅读并理解其使用说明后方可使用。 它具有自动调谐功能，可自动调节 PID 参数。结合使用模糊逻辑技术的微处理器，可以尽可能快地达到预定 的设定点，在与斜坡上升或外部负载相关的干扰期间，将过热降至最低。 标准配置中包含一个 20A 250V 固态继电器板。 温度传感器输入是可配置的，特别是允许使用 Pt100 电阻温度探测器。 一个接线的温度测量传感器的使用，其可以是断开连接的，以解决球管温控器穿过墙壁，而其毛细管不能切 割的问题，在安装了发热电缆和温度传感器、管道隔热以及隔热保护套后，可进行控制盒的连接安装
主要特征
外壳：IP69K，加固的 PA66，带聚碳酸酯窗口入口。可密封的盖子和窗口。
墙壁安装：4 个可移动的和可旋转的支脚。
电气连接：
- 用于电源的内部接线端子的所有型号。
- 带 3 个电缆接头的型号：用于输出和温度传感器的内部端子接线柱。
- 通过 5 位连接器的带输出的型号，实施了电源输出和温度传感器到连接器的内部接线。
电缆接头：
- 三个电缆接头的型号：两个用于电源和功率输出的 M24 电缆接头，以及一个用于温度传感器的 M12 电缆接头。
- 五位连接器的型号：一个五位的母连接器安装在外壳的壁上，一个五位公连接器安装在电缆上，以及一个用 于电源电缆的 M24 电缆接头。
开关装置：主照明开关和安全保险丝。
控制器：程序数值和设定点的双显示。
动作：PID 可通过自动调谐功能进行参数自动调节。也可用可调节的差值进行设置开 - 关动作。
传感器输入：用于 Pt100、K 热电偶和其他传感器是可配置的。
功率输出：20A 230V，固态继电器。 警报：3A 230V，继电器。 显示：4 位数字，可配置 °C 或 °F。
电源：AC220-230V 50-60Hz。
精确率：±1°C(±2°F) 或刻度终点的 0.3% ± 一位数字。
自检：超出量程、量程内，以及打开传感器电路。
环境温度：-10 至 60°C，20 至 85% 的相对湿度，无冷凝。
选项：管道安装支架。拧在盒子的背面，可以安装在一根水平的或垂直的管上，相距约 50mm。( 请查看附件 6YTPT)。
