应用

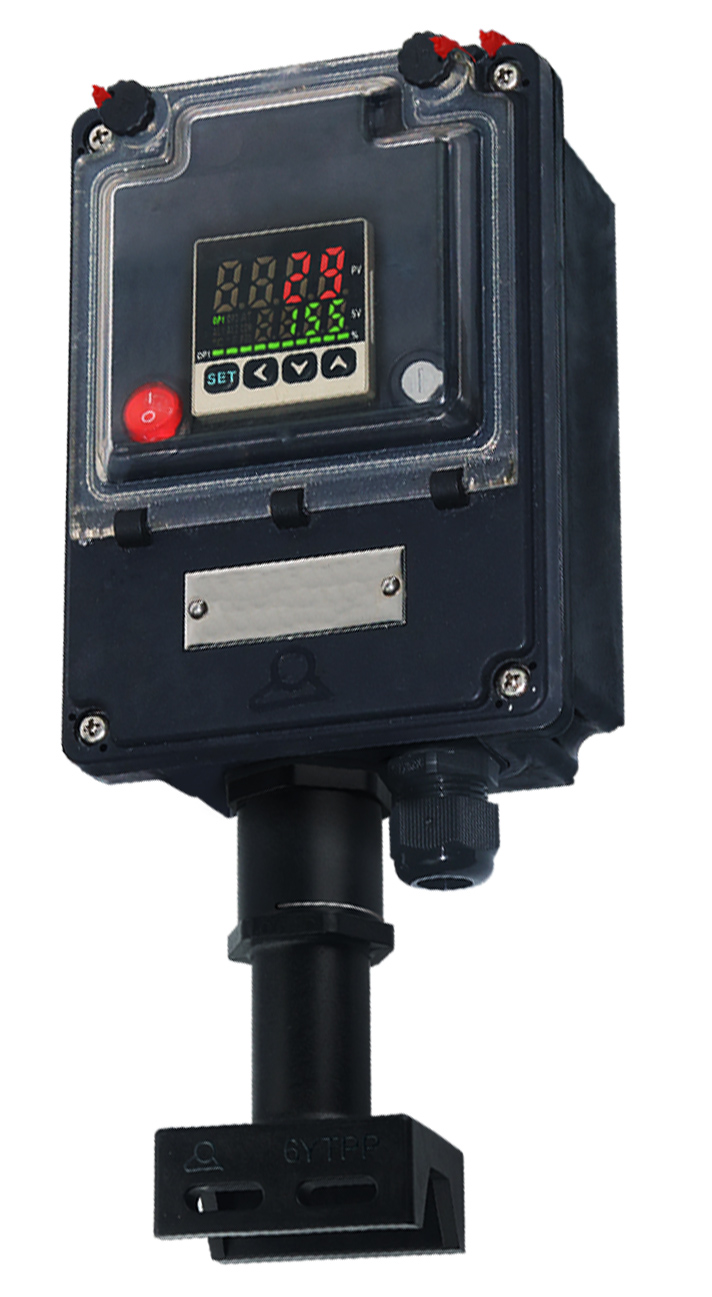

这些防水控制盒设计用于垂直安装在管道上，以在现场控制管道的表面温度。发热元件和温度传感器的连接 是通过一根装有密封件的管道安装支脚进行的。 设计所用的电子控制器是最通用的。它是完全可配置的。需要阅读并理解其使用说明后方可使用。 它具有自动调谐功能，可自动调节 PID参数。结合使用模糊逻辑技术的微处理器，可以尽可能快地达到预定的 设定点，在与斜坡上升或外部负载相关的干扰期间，将过热降至最低。 标准配置中包含一个 20A 250V固态继电器板。 温度传感器输入是可配置的，特别是允许使用 Pt100电阻温度探测器。 一个接线的温度测量传感器的使用，其可以是断开连接的，以解决球管温控器穿过墙壁，而其毛细管不能切 割的问题，在安装了发热电缆和温度传感器、管道隔热以及隔热保护套后，可进行控制盒的连接安装。
主要特征
外壳：IP69K，加固的 PA66，带聚碳酸酯窗口入口。可密封的盖子和窗口。
墙壁安装：4 个可移动的和可旋转的支脚。
组装：通过 PPS 支脚进行管道安装，其中发热电缆穿过防水密封件。支脚上有两个通道，可用两个尼龙扎带 或金属软管夹将其固定在管道上。
电缆接头和支脚：安装在一块可移动的板上，便于组装。该板有一个用于电源电缆的 M25 电缆接头。发热电缆穿过支脚引出。( 发货时包装盒里的 PPS 脚是未组装的 )。
支脚垫圈：按标准安装在支脚内，硅胶密封件的设计用于两根发热电缆和一个用于温度传感器电缆直径 2 至 3mm 的孔。( 有关这些密封件更详细的信息，请查看 6YTPP 管道安装脚的目录书页 )。
附件：包括两个柔性的硅胶套，带有两个总线漏斗状的配件，长度为 100mm，用于在剪切发热区后保护自调 节电缆的导体。( 有关这些护套更详细的信息，请查看本目录书中的附件页 6YTNB)。
电气连接：在带螺丝端子的内部端子接线柱上。
电缆接头：一个用于电源电缆的 M25 电缆接头。
开关装置：主照明开关和安全保险丝。
控制器：程序数值和设定点的双显示。
动作：PID 可通过自动调谐功能进行参数自动调节。也可用可调节的差值进行设置开 - 关动作。
传感器输入：用于 Pt100、K 热电偶和其他传感器是可配置的。
功率输出：通过 20A 230V 电阻继电器进行输出。
警报：3A 230V，继电器。
显示：4 位数字，可配置 °C 或 °F。
电源：AC220-230V 50-60Hz。
精确率：±1°C(±2°F) 或刻度终点的 0.3% ± 一位数字。
自检：超出量程、量程内，以及打开传感器电路。
环境温度：-10 至 60°C，20 至 85% 的相对湿度，无冷凝。
