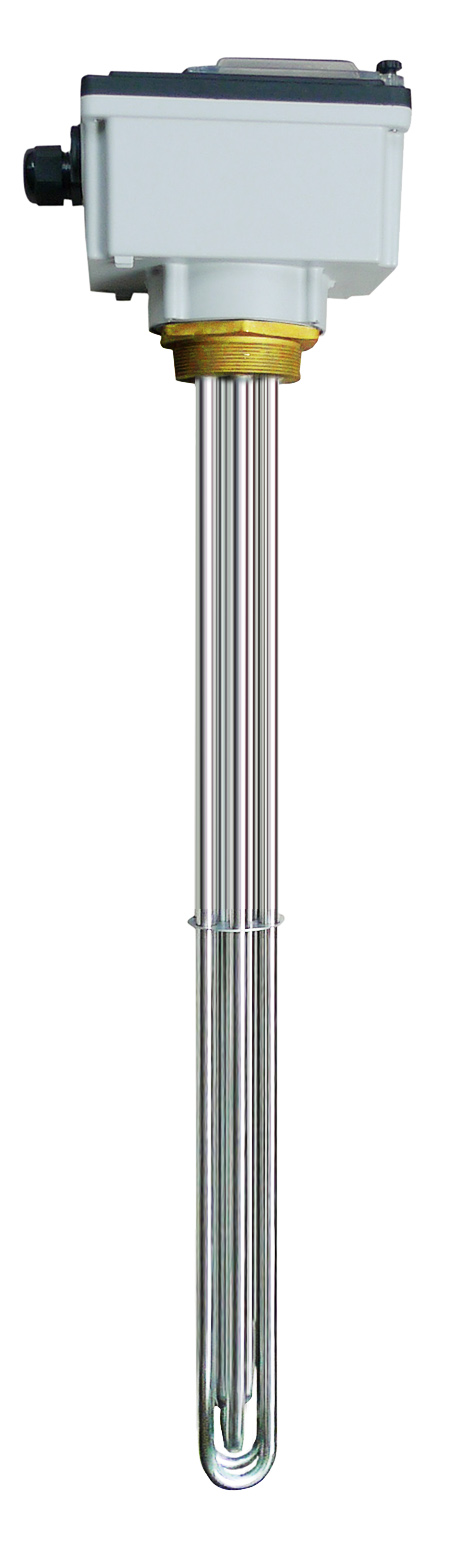

型号 9STP
型号 9STP
浸入式加热器 带182mm × 130mm × 144mm 铝和塑料外壳的浸入式加热器。接头范围从 2" 至M77 × 2。带机械式温控器。带或不带手动复位温控器。 功率高达21kW 带内置功率继电器。发热管直径 10 和 12mm。
加热设备
浸入式加热器
查看PDF
点击以查看数据表中提供的更多语言
产品可应用的领域
    该产品目前尚未拥有属于它的分类
产品介绍

主要用途

工业液体加热、热水循环、容器及缓冲罐。

带铝壳的加设计用于中等功率的三相工业应用中,其要求使用流接触器。它纳一个功率继电器,3 32A 阻性负载。它们仅与温控器温度控制并存。外壳盖可以是透明的聚碳酸酯的。

有一个装置,在接后允许调节附件位置。

它们可以做成:

- 6 种标准功率的等级:6kW;9kW;12kW;15kW;18kW;21kW。- 3 种标准接头带直径10mm 的发热管:2" ,2½" 和M77 × 2。

- 2 种标准接头带直径12mm 的发热管:2½";M77 × 2。

- 2 种表面负荷密度:5W/cm² 和10W/cm²。请看关于优化表面负荷的技术介绍。

加热器管材料:3 根发热管,直径10mm 或12mm,304 不锈钢或因科800 ( 根据要求可选择316 不锈钢;321 不锈钢;因科825)。

接头的材料:黄铜,可在外壳上转动,铜焊在管上。不带垫圈及不带螺母发货。请看以下的附件。

螺纹:

- 直径10mm 发热管:2" 、2½" 和M77 × 2

- 直径12mm 发热管:2½";M77 × 2

温度控制:

机械式温控器,温度范围30 - 90°C (85 - 195°F)。 ( 也可提供其他的范围)

外壳:极为坚固,压铸铝,3mm 壁厚。硅胶泡沫垫圈。不锈钢盖子螺丝带有锁紧螺母。灰色环氧漆RAL7035。防护电偶腐蚀。设计用于室外安装,IP65 和IK10。它还包括:

- 一根保险丝保护内部电路

- 一个发光的打开 - 闭合开关

- 一盏用于电源的指示灯和一盏用于功率输出的指示灯。

有两种类型的盖子:

- PA66 盖子,带有一个聚碳酸酯透明窗口允许进入设置。这个窗口能够密封固定。这种盒子还包括

一个独立的盖子,带有独立的密封件,提供用于进入进行电气连接。在带失效保护手动复位限制器的型号中,在打开窗口后可进入复位。

- 。这型号仅在移开盖子后进入设置。它便于不要求频繁更改设置的工业应用。电缆接头:一个M25,PA66,并且还多一个M25 用的孔,用一个塑料帽关紧。

热电偶套管:在标准型号中,2 个304 不锈钢热电偶套管,直径8 × 7 毫米。

电气连接:

在一个内置的接线板上完成,用6 个10mm² 端子和2 个2.5mm² 端子。

该接线板在端子1 和2 之间有一条连接带。除去此连接带,可以连接一个附加的安全装置、一个遥控器,或一个计时器。

支撑栅板:一个304 不锈钢栅板的长度从400 至 600mm,2 个栅板用于600mm 以上的。不加热的浸入区域:50mm。

表面负载:标准的5W/cm² 或10W/cm²,根据要求可选择其他值。电压:380 - 400V,三相的仅带零线连接。

标准选项

塑料盖子带透明的聚碳酸酯窗口铝盖

可根据要求变化:
- 4 - 40°C (40 - 105°F) 可调节的温控器,在60°C (140°F) 手动复位。

- 0 - 60°C (32 - 140°F),可调节的温控器,在80°C (176°F) 手动复位。

- 30 - 110°C (85 - 230°F) 可调节的温控器,在 130°C (266°F) 手动复位。

- 热熔断器在一根热电偶套管里面

也可以生产带有数字电子控制的型号。请咨询我们的销售部。
