加热设备 : 暖风机
  >

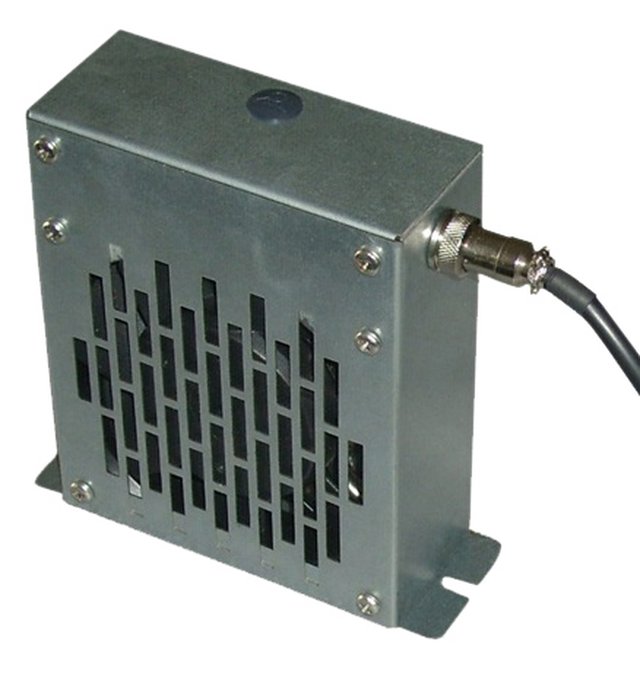

型号 9PF
型号 9PF
柜式取暖器 柜式暖风器,范围从50至400W
加热设备
暖风机
查看PDF
点击以查看数据表中提供的更多语言
产品可应用的领域
    该产品目前尚未拥有属于它的分类
产品介绍

典型的应用

在交通信号控制盒、自动取款机、室外电力外壳、控制面板、控制阀外壳、开关装置、衣物柜和火车站储物柜的重型风扇式热风供暖。 操作:在箱体内温度的差异,主要是在户外应用,经常会引致湿度和冷凝,从而可能导致功能失效和腐蚀。柜内使用适当的加热元件将 解决这些问题。 简易地保持柜内温度高于外部温度(温控器控制模式),或低于50%的湿度水平(恒湿器 控制模式)。非常低的外部温度下降到低于 电子或其他配件可接受的最低限度的范围时,它也会发生。在这种情况下,加热器被用来使柜内的温度升至限度之上。风扇在整个控制 柜平均地吹散内部的热空气. 与PTC加热器相比较,铠装式管状加热器有非常优越的强度,随着时间功率不变,它们不会老化并且不会偏移,不会产生巨大的峰值起 动电流。 金属外壳提供了增强的机械保护和最佳的耐热性

主要特征

发热元件: 直径8mm, 304L铠装式不锈钢加热器。关于这些元件的其他性能(防湿性能、绝缘等等)请看第7页。

加热器表面负载: 0.5 w/cm² (2.2W/in²) 或 1w/cm² (6.5W/in²) 以避免过热。

外盒材料: 根据型号,材料可为镀锌钢或304不锈钢.

手动复位温度安全断路器: 设定在70°C (158°F),如果风扇失效或气流入口阻塞时以防止过热.

设定范围: 4ºC至40ºC (40至 105°F) 用于可调节的型号。 40ºC(105°F) 用于固定设置的型号

风扇: 120 x 120 mm, 气流: 100m³/h. L10预期寿命: 在 25ºC, 50.000 小时 (>5年). L10是引用统计的时间,90%的风扇都将仍然是 可操作的。当环境温度上升到50-70℃时,预期寿命减少约50%。

控制灯: 当加热开启时是发光的 (在型号9PF3上) 操作电压: 220-240V AC, 50/60Hz, (按要求可提供100-120V AC).

操作温度: -45 至 +70°C. 最高90% RH.

防护等级: IP 20

电气连接: 用螺丝锁紧连接器 (带连接器的线,2米,H05VVF 3x0.75mm² )

安装: 两个螺丝,130至140mm 的距离. 我们建议在柜的下面部分安装加热器,那里通常是最冷的地方,通风向上吹气,以产生最理想的 空气循环.

选项: 用于35mm DIN 轨道的安装夹. (EN60715).

附件:

请看第29和30页,使用在柜式取暖器里的导轨安装远程的温控器和恒湿器.

-请看本目录表最后的一部分,提供了加热器功率选择与温度和柜体尺寸的对比。

(如果柜必须位于有风的环境,额外增加50%至确定的功率)
