加热设备 : 硅胶加热器
  >

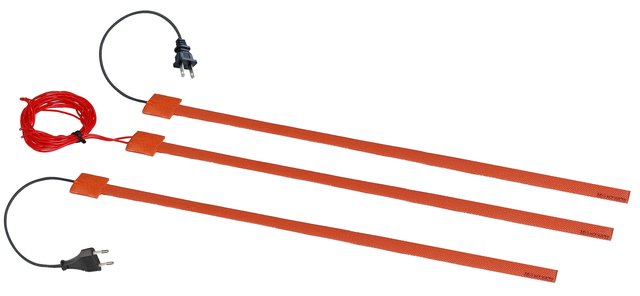

型号 9AS
型号 9AS
平的硅胶加热带,15 mm宽,最大长度10m,用于电气伴热。不带温控器。
加热设备
硅胶加热器
查看PDF
点击以查看数据表中提供的更多语言
产品可应用的领域
    该产品目前尚未拥有属于它的分类
产品介绍

主要特征

硅橡胶带是由加固的玻璃纤维层压的硅橡胶板所组成,通过在一个嵌入的特制成形的发热线元件 的两面进行加热和高压而硫化在一起。在不牺牲其柔韧性的情况下,加固的玻璃纤维硅橡胶使加热 器尺寸稳定。

之所以使用硅胶,是因为其耐高温(永久的温度达到 200°C (390°F),高导热系数 (~7 10-4W/cm.K) 和良好的电绝缘性能 (~12KV/mm)。

此系列的特点是宽度小,能让它缠绕在用于电伴热应用的管道。该系列的发热元件可以在温度升 高时以恒定的功率制造,或者在温度升高时以正温度系数降低功率。

这些加热器的其他基本的特征是:

- 不受振动或者挠曲所影响

- 轻量

- 符合 UL94-VO ( 阻燃剂 ) 和 ROHS

- 少烟和低毒

- 硅胶是无毒的、防潮和耐化学性

- 非常薄的外形

主要用途

例如一些特殊的用途有:

提供加工温度保养或避免冻结金属和塑料管道、排水沟、阀、泵、水表。这些带子通常缠绕在管 道或设备周围,但也可以纵向安装。与使用 PTC 塑料化合物的自调节发热线不同,它们的特性不会 随时间而变化,并且存在于更宽的表面功率范围内。

技术特征

夹紧:通常在管道上夹紧,用玻璃纤维加强的胶带或使用有粘性的加热器进行安装。

长度 (A 尺寸 ):2.5m、5m、10m

宽度:15 mm

硅胶箔的最小弯曲半径:3.2 mm (0.125˝)

防护等级:IP65。

最低环境温度:-10°C (+15°F)

电压:220-240VAC

功率公差:在 20°C 为 ±10%

温度控制:这些产品上没有温控器或上限开关 ( 宽度不够容纳它们 )。K 热电偶传感器可以根据要求 嵌入,然后可以进行电子温度控制。对于防冻应用中的简单应用,也可以使用防水的固定设置的温 控器盒 Y22。( 请查阅本目录书最后部分的附件 )。

功率密度:从 0.1W/cm² (0.65W/ 英寸 ²) 到 0.8W/cm² (5.2 W/ 英寸 ²)。请查阅配件编号表。 不要在塑料壁上使用高于 0.2W /cm² 的功率密度。检查表面温升与表面功率密度的变化。( 可在技术 介绍中找到对照表)。

柔性硅胶箔的厚度:1.6 或 2.5mm。

质量控制的常规测试:每个发热元件均经过 100% 连贯性的、电阻和绝缘测试。根据 EN 60335-1 和 EN 50106 标准进行测试。请查阅技术介绍。

介电强度:1750V AC。

绝缘电阻: ≥ 10 兆欧。

工作温度: 加热产品的温度通常比表面温度低得多,并且主要取决于表面功率 (W/cm²)、热接触的质量、加 热产品的粘度、热容量和导热率、加热器的良好定位、环境温度以及管道内的流体速度。 您可以在技术介绍中找到硅橡胶加热器达到的温度的示例。这些示例展示了如果没正确安装发热元 件的情况下,可能达到的温度。

连接

- 两根 AWG18 或 0.75mm²FEP 绝缘电线,长度为 500mm ( 可按要求提供其他的长度 )。

- 2 × AWG 18 或 2 × 0.75mm² 电线,带欧式插头或 UL 插头(两个叉的)。

选项

- 电源 110 / 115V。

- 接地网电线屏蔽。

安全标准:

已设计的加热器符合 EEC 低电压指令 (LVD) 2006/95/EC 和 EMC 指令 2004/108/EC。它们必须要 根据所有当地适用的指令、代码和规定进行安装。
