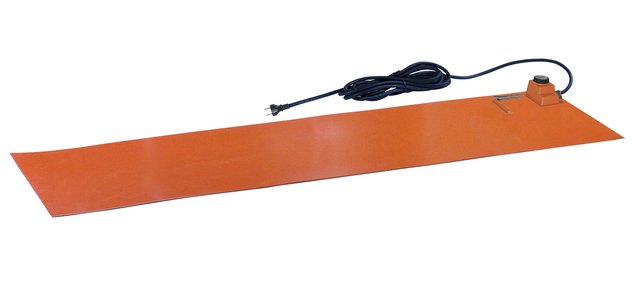

型号 9AE
型号 9AE
柔性硅橡胶加热垫,带表面安装可调节的温控器
加热设备
硅胶加热器
查看PDF
点击以查看数据表中提供的更多语言
产品可应用的领域
    该产品目前尚未拥有属于它的分类
产品介绍

主要特征

平的及柔性的硅橡胶加热器是由加固玻璃纤维层压的硅橡胶板组成的,通过在一个嵌入的特制成形的发 热线元件的两面进行加热和高压而硫化在一起。在不牺牲其柔韧性的情况下,加固的玻璃纤维硅橡胶使加热 器尺寸稳定。

硅胶因其耐高温而被使用(永久的温度达到 200ºC (390ºF),高导热系数 (~7 10-4W/cm.K) 和良好的电绝缘 性能 (~12KV/mm)。

这个系列的特点是使用一个安装在加热部件上的传统的温控器,简洁并且是经济型的设计。

这些加热器的其他基本的特征是:

- 不受振动或者挠曲所影响

- 轻量

- 符合 UL94-VO ( 阻燃剂 ) 和 ROHS

- 少烟和低毒

- 硅胶是无毒的、防潮和耐化学性

- 非常薄的外形

主要应用

结合高的表面功率和灵活性,柔性硅胶发热元件对加热表面是一项简单的和经济的解决方案。由于它们 与被加热的表面直接接触,所以它们是轻薄的,快速并均匀地加热。其结构是坚固的,并且在加热过程中, 它们不会改变尺寸。它们能够安装在平的和圆柱形的表面。它们与表面的粘合可以通过硫化、室温硫化树脂 (RTV),或者通过一个压敏胶合剂 (PSA) 的应用来实现

一些应用的典型例子

高压灭菌器、监控摄像头、用于树脂聚合的模具加热器、家禽孵化器、柴油过滤器、除霜、提款机、实 验室设备、回转仪、层合机、加热后视镜、动物饲养设备、影印机、食物加热盘、热压、电池加热器、液体罐, 等等.

它们可以做成多种的形状,收纳断流器或者孔。它们能收纳温度传感器、温度限制器、热熔断器和温控器

技术特征

安装:使用者通过一个按压系统在表面制成,或者通过室温硫化硅胶树脂 (RTV) 的粘合,或通过粘合剂进行。

长度(尺寸 A):根据客户要求

宽度(尺寸 B):根据客户要求 ( 最小 100mm)

硅胶薄膜的最小粘合半径:3.2 mm (0.125″ )

防护等级:IP65

最低的环境温度: -10ºC (+15ºF)

电压:220-240VAC.

功率公差:在 20ºC 为 ±10%

温度控制: 单极球管和毛细管温控器,从 20ºC 到 110ºC (+50~230ºF ) 或者从 50 到 200ºC (120-390ºF) 可调节。额定值 16A 230V。

功率密度

- 0.2 W/cm2 (1.3W/ in²) 用于塑料材料

- 0.75 W/cm2 (4.8 W/ in²),用于平常的应用

- 1 W/cm² (6.5 W/ in²) 用于快速加热的应用 其他要求的数值

柔性硅胶薄膜的厚度

- 1.6mm 用于光的应用和小的表面

- 2.5mm 用于常用的工业应用

- 3.2mm,用于需要强机械强度和加固绝缘的重型应用。

质量控制常规检测:对于连续性、电阻和绝缘,每一个元件是 100% 检测。根据 EN 60335-1 和 EN 50106 标准 进行测试。请查看技术介绍。 介电强度:1750V AC。

绝缘电阻:≥ 10 兆欧姆。

操作温度: 在技术介绍里可以看到柔性硅胶加热器所达到的温度示例。如果没有正确地安装,它们呈现出可以达到 硅胶加热器的温度。

连接电缆: 绝缘橡胶电源电缆,用于工业环境,3 × 1.5mm² (3 × AWG15),长度3米,欧式插头。根据要求可提供UL插头。

选项

- 客户设计形状,带或者不带孔

- 电源 110/115V

- 带有两极工业插头的电源线 + 地线 16A CEE (IEC60309)

- 表面安装温度限制器

- 表面安装温度传感器(Pt100、NTC、热电偶)

- 接地网电线屏蔽层

- 在外表面硫化的硅胶泡沫绝缘层。
