产品介绍

应用

热水箱的3极温度控制和3极切断，包括平的水箱、电散热器、电热加热设备和浸入式加热器。

主要特征

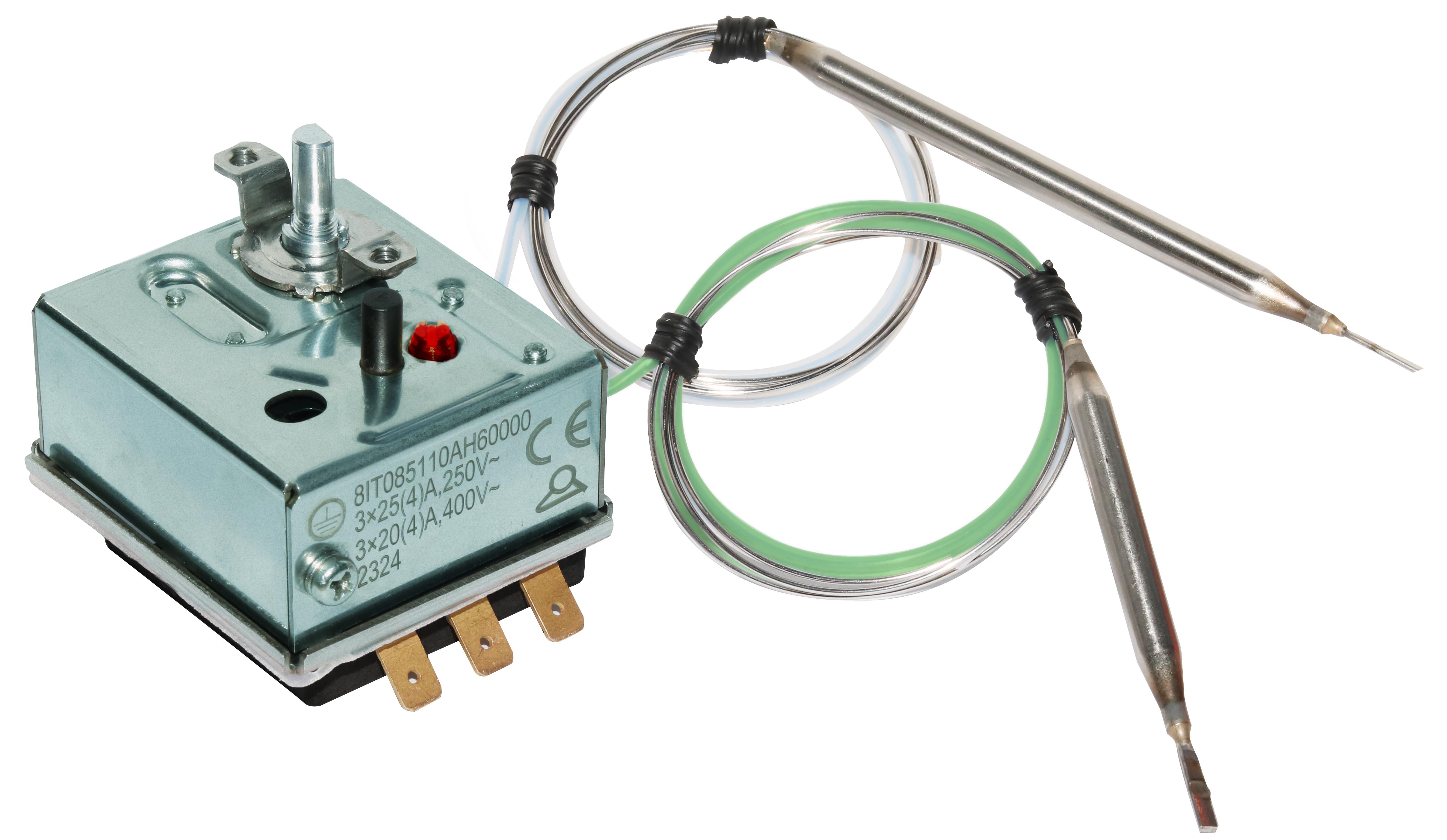

外壳尺寸：60×54×46mm (不包括调节轴、端子、球管和毛细管)

球管和毛细管：不锈钢，毛细管长度250，750，或870mm，套管从毛细管主体开始至离球管70mm的位置。在温度控制动力组件的PVC套管是透明的，而在失效保护安全动力组件的是绿色的。
安全温控器的球管直径通常比温度控制动力组件的小1mm，以便将它们一个接一个地安装在同一探温棒里。
出于同样的原因，安全动力组件的毛细管比温度控制动力组件的短。
如需不同的尺寸，请联系我们。毛细管最小弯曲半径：5mm。

温度感应元件：液体填充球管和毛细管。

端子：6.35×0.8快插端子。也可根据要求用M4螺丝。

温度控制设定点调节：直径6mm的轴带4.6mm平的，轴长11.5mm。根据要求可提供其他的长度或固定设置。温度控制轴可有180°或270°机械角度。

手动复位：失效保护，密封的固定设置，前面进入复位按钮。手动复位的设定点数值通常是比温度控制设定点的最高可调节数值高25°C。其他的数值也可以，前提是两个设定点之间的公差不允许过度交叉。
想要了解更多关于手动复位设定点的标准公差，请查阅85温控器的目录书页。

安装：支架带2个M4孔，距离28mm，在调节轴周围居中，存在有两个位置，位于0° 和90°。

额定值：3 × 25(4)A 400VAC，3 × 25(4)A 250VAC。

触点：3个常闭触点，快动作，同时打开和闭合。

主体最高的环境温度：115°C (239°F)
