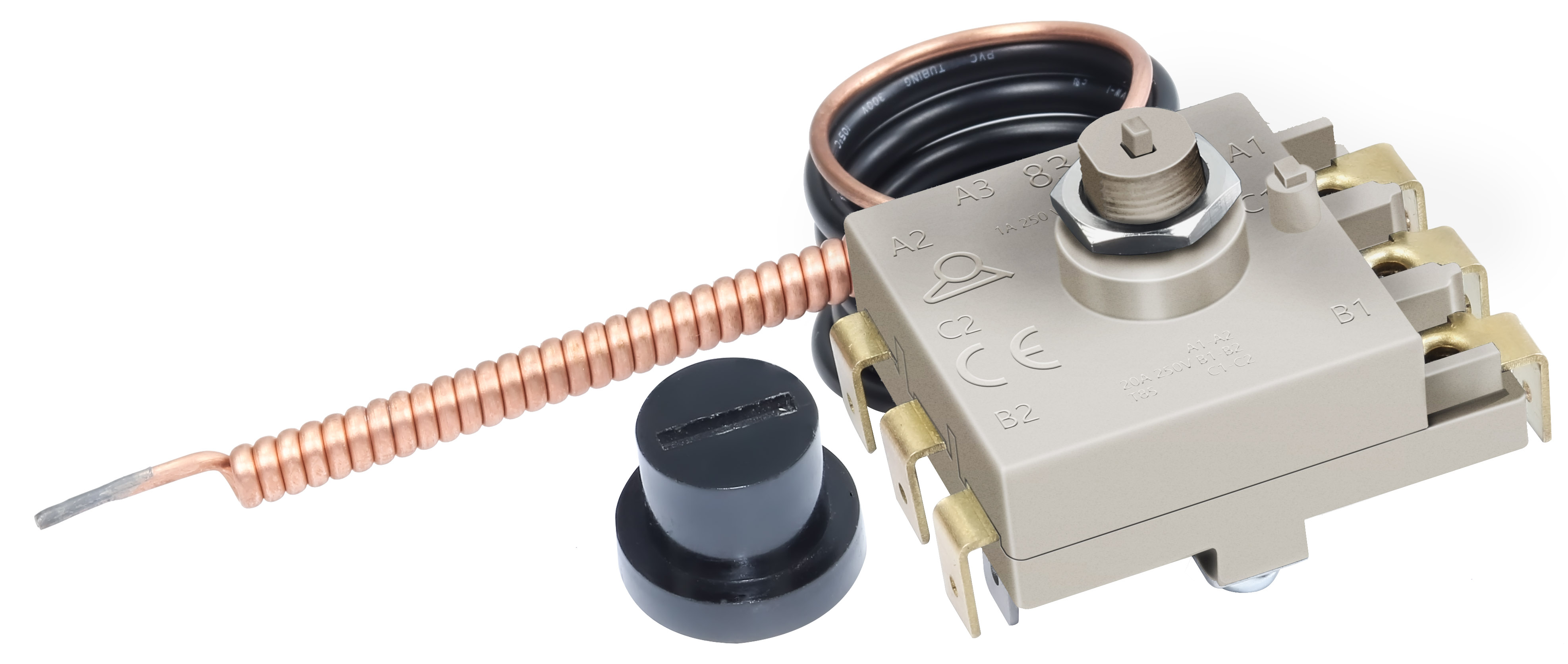

产品介绍

主要用途
用于热水罐、电散热器和电热加热设备的温度安全。

技术参数

外壳尺寸：42.3×37.3×23mm（不带端子和隔板）。

毛细管：红铜，毛细管长度250mm、500mm或900mm，在毛细管上套有黑色的PVC套管。毛细管最小弯曲半径5mm。
鉴于技术原因，我们不建议使用长度大于900mm的毛细管。我们建议将250mm长的毛细管用于90°C (194°F)以上的校正温度。
特殊长度可按要求提供。

球管：红铜，螺旋式的用于温度范围60至130°C (140至266°F)。
直的展开的毛细管可按要求提供。

温度感应元件：液体填充的温度调节装置装配，其沸腾时会令触点脱扣。因此，不像液体填充装置，这些温控器对大气压力敏感，而且其反应时间更快。

端子：6个6.35×0.8 快接端子，或3个M4输入螺丝端子和3个用于连接加热器的6.35×0.8引出端子。在温度上升辅助端子闭合的型号中，这个输出连接强制性要求是6.35×0.8引出端子。
6.35×0.8快插端子可有不同的弯曲角度。按要求提供编号(有最小起订量限制)

调节：固定设置。

安装：前轴套，带M10×0.75

手动复位：失效保护动作，前面进入按钮。

触点：3极单掷 20A 250V, 16A 400V快动作触点. 可选：3极单掷 + 1个温度上升闭合的辅助触点.

头部最高的环境温度：115°C (239°F)。不得高于校正温度-10°C (-18°F)。
