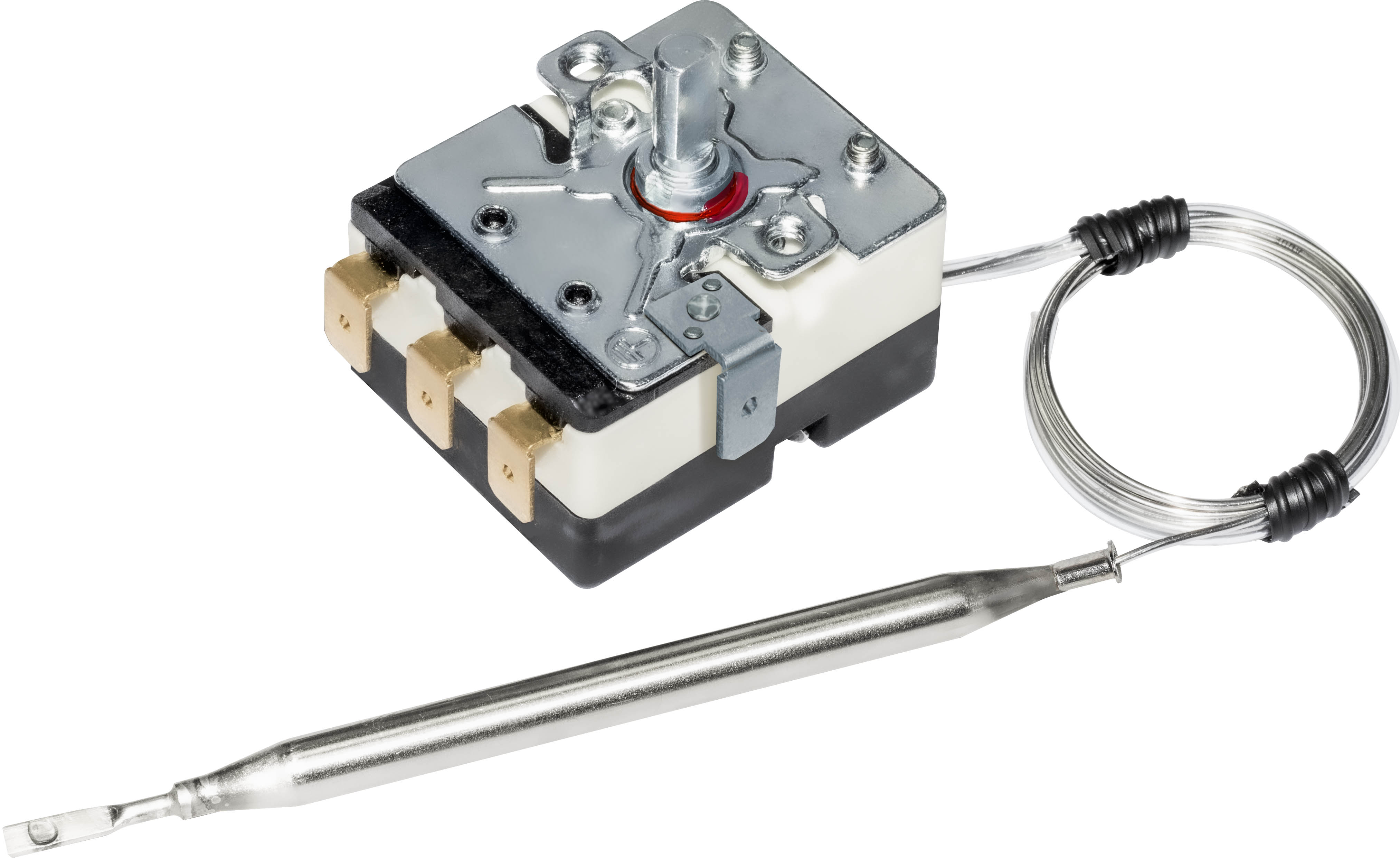

产品介绍

技术参数

外壳尺寸：43 × 35 × 29mm（不带端子）。

球管和毛细管：不锈钢，在毛细管上带150mm长的聚氯乙烯套管。毛细管的最小弯曲半径是5mm。对于温度
范围高于400°C（750°F）的无毛细管套管。

温度感应元件：油填充球管和毛细管。

注意：温度范围高于400°C（750°F）的是填充钾钠共晶。以防球管或毛细管的破裂，这种液体可以在室温在有水或湿气的情况下自燃

端子：6.35 × 0.8快速连接端子，90°弯曲。根据要求也可用直的端子或带M4螺丝的端子。（有最低起订量要求）。
端子的位置及直线式排列，允许使用一个带平的或弯曲端子的连接器

调节：直径6mm的轴带4.5mm平的，长度11.5mm。可根据要求供应其他的长度、螺丝刀调节或固定设置。

安装：前支架带2 × M4螺纹，28mm距离

接地：在安装支架上的M4螺纹。

触点：单刀双掷。

电气额定值，电阻性负载：

- 温度上升触点打开（C-1）：

20A 250V 50-60Hz：>50,000次；
16A 250V 50-60Hz：≥100,000次；
16A 400V 50-60Hz：≥50,000次。

- 温度上升触点闭合（C-2）：

6A 250V 50-60Hz: >100,000次；2A 400V 50-60Hz: >100,000次。

电气额定值，电感性负载：温度上升触点打开（C-1）：

3A 250V 50-60Hz：>50,000次；2.6A 250V 50-60Hz：>100,000次。

主体最高环境温度：115°C（239°F）
