产品介绍

主要应用

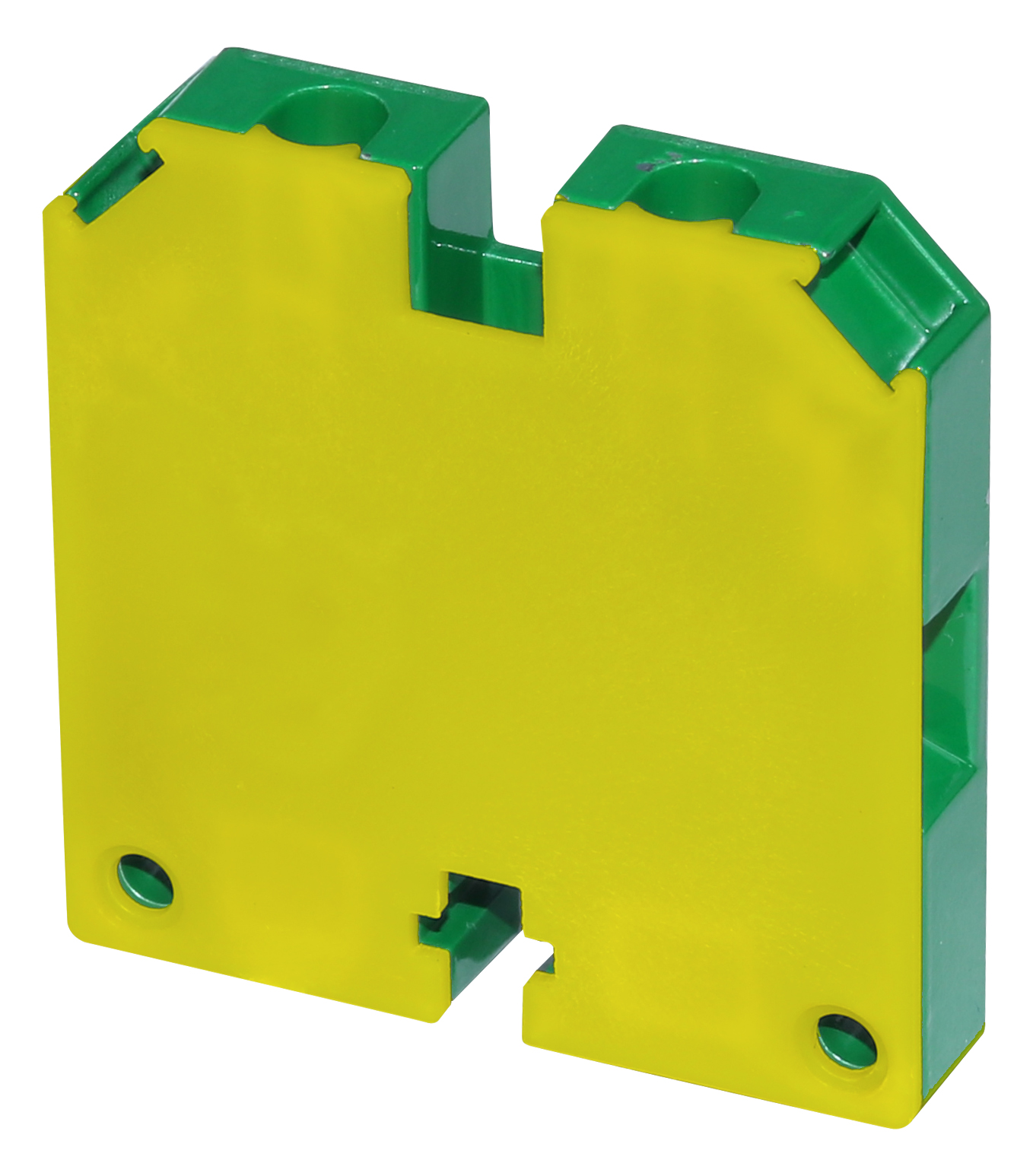

这些端子接线柱是为了能在KA 系列防爆温控器里增加接地连接而设计的，在 EX “e” 增安型盒子里带接线的输出。它们可以直接快速安装在温控器主体，无需使用导轨进行固定，并且占用空间更小。它们已获得用于此应用的认证。其组装也可以直接通过拧在安装板上来完成。
它们用于连接外壳里的铜导体。

主要应用

尺寸：
- 4mm²：40×41×6.8 mm (40×41×8mm在分隔面增加法兰)
- 6mm²：46×41×8.4 mm (46×41×9.6mm在分隔面增加法兰)

材料：带有绿色环氧漆的铝材。接地端子采用黄绿色组合，这是通过在PA里使用黄色隔板实现。

可选颜色：绿色用于铝主体，黄色用于PA隔板。

额定的截面：4mm² (EN 60079-7) 实心芯线、绞合线、细绞合线或带线端套圈。

最小的截面：0.5mm² (EN 60079-7) 实心芯线、绞合线、细绞合线或带线端套圈。

环境温度限制：
在正常工作条件下，接线柱的温升是没有的。由于上述情况，接线柱也许可用于温度等级为 T6至T1的设备上或设备里。

安装：
- 当这接线柱组装在一个零线或一个地线接线柱旁边时，黄色的隔板是强制性要求的。
- 设计以用两个M3螺丝直接安装在KA温控器主体，以及一个中间的M4螺丝连接端子到温控器接地主体，无需35mm导轨，与4mm² 和 6mm² 型号的安装方式相同。
- 可通过在板上钻一个用于M4螺丝的4mm 孔进行直接安装，在铝底座有一个正方形的螺母。
- 符合 ROHS 和 Reach 标准。

配件：
- 分流器允许对相同部分的接线柱进行并排电气连接，无需使用接线端子。
- 当温控器主体上装有一个较长的组件时，3×7mm 导轨可将接线柱连接在一起。
