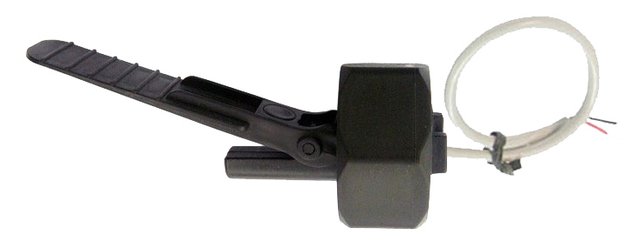

主要用途:带有磁性拉回的最简单的流量开关。建议安装位置是在水平的管道上,但可安装在任意位置。用 于测量直径25至100mm的水管的水流量。
功能原理:平行的磁性桨叶,与流量垂直安装,通过管壁驱动一个磁簧开关。桨叶通过磁性作用返回,没有弹簧。在管道系统和电触点之间没有密封材料或液体能通过。适用于腐蚀性的水池、温泉和盐氯化和溴化系统。不能用于含磁性粒子的水或高粘度的液体,这会阻碍桨叶的动作。
调节:这型号上有两种可调节的方式
- 通过剪切桨叶
- 借助于位于保护盖下面的调节螺丝。这设置必须仅由专业的、有资质的及受过培训的人员执行,因为一 个太低的设置会导致拉回的力度不够及故障。这调节是设计用于单独使用的,并且可以密封的。
主外壳材料:聚丙烯,耐臭氧和水消毒产品,可以使用在饮用水中。
接管螺母材料:高机械强度的加强型的玻璃纤维PA66。
不带螺母的型号是设计用于扣入式组装在塑料和不锈钢接头上。(查看本目录书的第8章)。
桨叶:聚丙烯,15mm宽度。
桨叶杆:钛,有显著的耐腐蚀性,增加机械寿命。
电气额定值:最大1A,最大70W,最大250V,电阻性负载。使用在电感电路降低电气额定值。当我们使用在电感负载时,建议用触点保护装置来保护磁簧开关。
电触点型号:常开,流量上升闭合。
液体兼容性:与干净的水和没有磁性粒子的液体使用,与聚丙烯和钛并没有化学互克性。
在20°C的标称压力:1MPa(PN10)。
标称直径:能用于内直径为25至100mm的管道。
桨叶可剪开,根据管道直径能剪成不同的长度。每隔5mm有编号1-10的切割线。
建议安装位置:水平管道。安装在其他位置会轻微改变校准值。
水管连接:¾"公接头。与产品一起提供NBR垫圈。
建议的扭矩:7Nm。
液体温度范围:5至80℃
环境温度范围:5至50℃
防护等级:IP65
电气连接:电缆2 × AWG24(0.2mm² ),PVC绝缘,温度80°C,UL2464类型。
安装说明:
- 仔细检查桨叶的方向:壳体上的箭头必须准确平行于管道。
- 在桨叶末端和接头对面的管壁之间必须要有一条最小的5mm的缝隙。
- 在垫圈座和管内部之间,我们建议管嘴的长度小于或等于18mm,并带有一个内直径大于或等于20mm,以 避免阻碍桨叶的动作。
附件:¾"公的PVC鞍座用于DN40至DN100(外径)的PVC管道,其他接头:查看本目录书的第8章。
选项:带连接器或端子的电缆,其他的电缆长度,镀镍¾" BSPP接管螺母。
