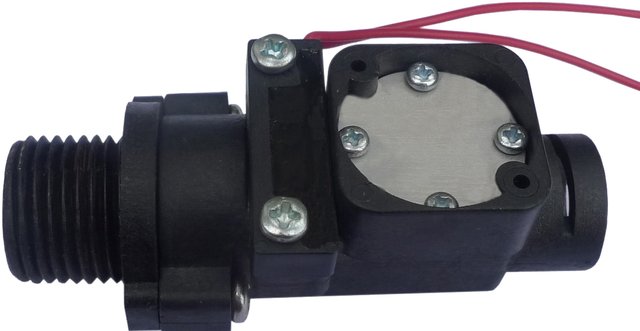

主要用途:产品开发用于淋浴器的微型快热式热水器。可移动的拍动系统小巧坚固。通过½" BSPP公螺纹直接 进水。强制性的垂直安装,从底部进水。连接到带快速接头的内部铜管道DN8和DN10。内置铝的热交换器, 与冷水进水口接触,供应至三端双向可控硅开关元件。
功能原理: 磁性的拍动件与流量垂直安装,并且通过壁体激活一个磁簧开关。拍动件是通过重力返回,没有弹簧。 在管道系统和电触点之间没有密封件或液体可以通过。适用于饮用水。不得用于含有磁性粒子的水或高粘度 的液体,这会阻碍桨叶的动作。
调节:出厂设定,通过调节安装在拍动件里的平行件进行设定。
主体材料:与饮用水兼容的聚苯醚。
拍动件:聚苯醚。
桨叶轴:不锈钢。
电气额定值:最大1A,最大70W,最大250V,电阻性负载。使用在电感电路降低电气额定值。当使用在电感负载时,我们建议用触点保护装置来保护磁簧开关。
电触点型号:常开,流量上升闭合。
液体兼容性:用于干净的水和不含磁性颗粒的液体,与聚苯醚和不锈钢并没有化学互克性。
在20°C的标称压力:1MPa(PN10)。
流量探测设定点工厂设定限制:
流量上升闭合:1.8至3升/分钟
流量下降打开:约0.4至0.5升/分钟,低于闭合值
标称直径:DN8-DN10
强制性的安装位置:在垂直的管上,逆向流量
水管连接:
- 进水口:用垫片和两个防旋转凸杆一起安装在½"公螺纹接头,建议的扭矩:5Nm。
- 出水口:用O型圈快速连接,夹在铜焊或焊接的黄铜终端的DN8或DN10管上。
液体温度范围:5至80°C。
环境温度范围:5至50°C。
防护等级:IP65
电气连接:2×AWG24电线(0.2mm²),PVC绝缘,温度80°C,标准长度300mm。
附件:黄铜末端处铜焊或锡焊在其他的管直径上:查看本目录书的第8章。
选项(有最少起订量要求):带连接器或端子的电缆,其他的电缆长度,其他的校正数值。
重要注意事项:用于建筑用途(水和气体)的标准铜管直径由EN1057标准给出,这规定了标称直径作为 内径。在EN 12735-1中所述的铜管用于冷气和制冷,而在EN13348中描述了那些用于真空和医疗的气体, EN127357标准定义用于制冷的铜管,直径以英寸为单位。 在法国,铜管经常通过外径进行描述,跟着以毫米为单位的厚度。
