应用
这个盒子用于连接一根电源电缆到 3 根自调节电缆。它可安装在一个平的表面或安装在一根管道上,包括厚 度达 50mm 的绝缘层。
它设计用于扣在管道的安装支脚上。
端子接线柱易于进入并且连接非常简单,特别是带有金属保护编织层的平的自调节电缆。
气体防护:
II 2G Ex cb IIC T5 Gb
防尘保护:
II 2D Ex tb IIIC T95°C Db
证书:
ATEX:TÜV 22 ATEX 8896 X
IECEx:IECEx TUR 22.0061 X
主要特征
材料:铝,100mm × 65mm × 46mm ( 不包括电缆接头 )。灰色的环氧树脂漆。优质的抗紫外线性能。
防水等级:IP67 和 IP69K ( 高压热水冲洗 )。
耐冲击性:最高级别,IK10 ( 不包括电缆接头 )。
安装:
- 墙式安装:通过 2 个墙壁安装线耳可安装在平的表面上。孔距为 112 × 45mm。

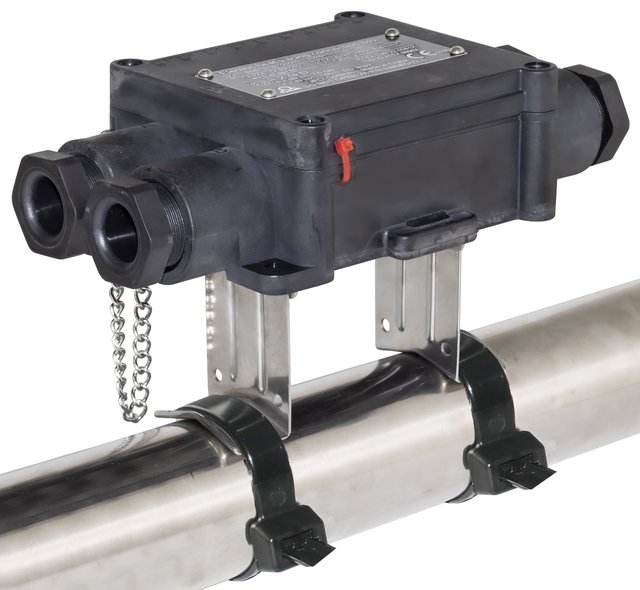

- 带 10mm 扩展位置的管道安装:提供的标配的两个可移动的不锈钢支脚可用一根尼龙扎带或金属夹安装在一 根管道上。
- 带 50mm 扩展位置的管道安装:两个可移动的不锈钢支脚可进行隔热安装,在把盒子卡在它上面之前对其进 行保护,并且进行电气连接 ( 可作为附件使用,请查看 6YTQW 配件的目录书页 )。
端子:
- 端子是用一个双凿刺穿绝缘层 ( 已申请专利 )。
- 这些端子设计用于收纳自调节的发热电缆,总线之间的距离在 2mm 和 10mm 之间。
- 这些端子也能用于电源电缆的常规导体。
- 用传统压力螺丝夹紧在电源电缆导体的端子。我们推荐将它们用于这种类型的导体,通常是柔性的类型,带 有许多小直径的线束,会被绝缘穿刺端子的刀损坏。
- 所有端子均受到保护,不会因振动或热冲击而松脱。
- 电缆的机械紧固是通过一个拧紧的金属鞍座来确保的,可用于圆形的或平的电缆。 已申请专利的这鞍座还确保了发热电缆的金属编织层的接地。
- 线规:3 × 1mm² 至 3 × 6mm²。
- 允许的最高电气强度:16A 250V。
电缆出口:带 M25 电缆接头,带 70 邵氏的 NBR 垫圈 ( 可根据要求提供硅胶的 )。
- 圆形电缆的最大直径:8、12、14mm、16.3mm,取决于安装的垫圈。为直径 14 至 16mm 的电缆提供特殊的 紧固鞍座。
- 椭圆形电缆的尺寸限制:
- 从 8 × 5 到 9.5 × 6mm
- 从 9.5 × 2.5 到 11 × 3.5mm
- 从 11 × 4 到 13 × 6mm
- 从 12.5 × 8 到 14.2 × 9.2mm。
未经许可不能打开:外壳可收纳一个或两个密封件 ( 提供用于密封孔的 5 根红色尼龙扎带 )。
环境温度限制:-40 至 +50°C (-40°F;+122°F)。
发热电缆的最大线性功率:75W/m。
最大的电气强度:每个端子 32A。
易于组装:移开盖子后,即可完全进入进行端子组装。移开盖子后,可在墙壁或管道上进行安装,或者不受 紧固链阻碍进行盖子组装闭合。
附件:用于扩展安装在管道上的不锈钢支架,绝缘厚度可达 50mm。设计用螺丝将其增加在接线盒上。关于型 号 6YTQT,请查看附件页。
选项: 可向我们咨询用于圆形电线和平电线的电缆接头垫圈,仅带一种尺寸的简易款的配件编号、定制标签以及用 于管道安装的特定配件的套件 (OEM 版本 )。
