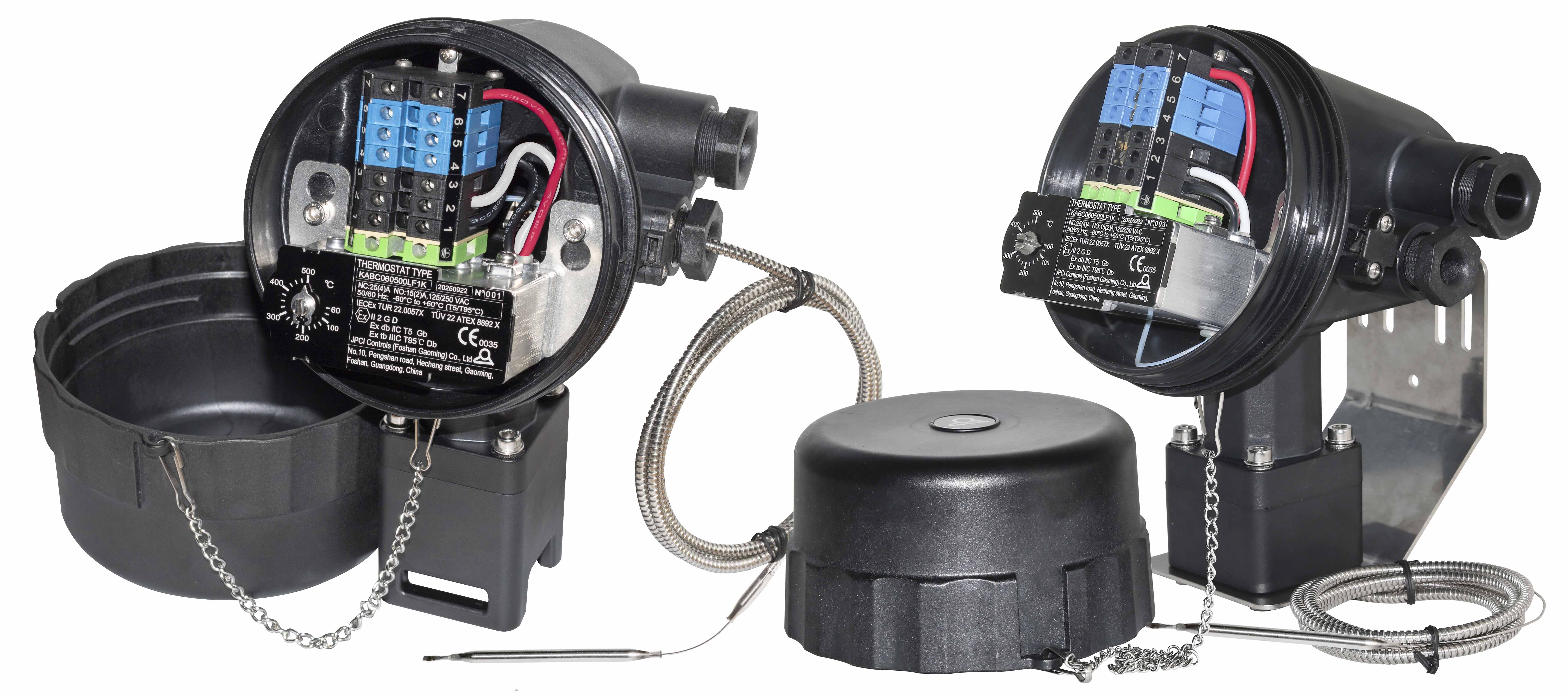

型号 Y92(KAC)
型号 Y92(KAC)
型号 Y92(KAC)
球管和毛细管温控器,带设定点调节,带 管道安装脚,带KA温控器,高达 25A
组件和配件
防爆
查看PDF
点击以查看数据表中提供的更多语言
产品可应用的领域
    该产品目前尚未拥有属于它的分类
产品介绍

安装准则:
重要提示:通过安装在管道上,这些球管和毛细管温控器设计用于监测或控制气体或粉尘危险区域的温度,特别适用于电气追踪应用。PPS外壳和不锈钢附件可让其用于工业或海洋环境,包括在寒冷的极地地区。
对于气体危险区域,该设备被认证为“Ex-eb db”,适用于1区和2区,气体类别IIC(氢气/乙炔,最高保护级别),温度等级为T6;

对于粉尘危险区域,该设备被认证为 “Ex-tb”,适用于21区和22区,粉尘类别为IIIC (导电粉尘,最高保护级别),其主体的环境温度限制为-60°C至+70°C。温控器、盒子和端子接线柱在一个不可拆分的装置里组装。外壳的环境温度也可能会受到温度传感元件允许的最高环境温度限制(见配件编号表)。

认证:这些温控器通过的认证:

Atex:TÜV 22 ATEX 8893 X;

IECEx:IECEx TUR 22.0058 X;

CCCEx:认证中

外壳:除了防爆设备标准所要求的严格测试外,外壳材料的选择还确保其具备以下环境的耐受性:
- 中性盐雾 (NSS):根据 DIN EN ISO9227 标准(人工大气腐蚀试验),进行 1008个小时的耐久性测试。
- 紫外线照射:根据 UL746C 表 25.1 和 ISO 4892 标准进行测试。

外壳直径 150mm,最大深度 200mm。盒子还包括一个125mm PPS的支脚,允许在管道上进行扩展安装。防水等级IP66。耐冲击大于 IK10。

盖子:转¼ 圈拧开,带锁。盖子还包括一个不锈钢防掉落链条和两个密封孔。盖子自动锁定在闭合的位置。
只需用一把小的平的螺丝刀即可解锁。

调节:通过单位为°C (也可按要求提供单位为°F)的刻度盘进行调节.

电气连接:在内置的接线块,用于0.5mm²至4mm²的导体,或从1至6mm²通过螺丝拧紧。在端子接线块有两个接地端子,一个接地端子在温控器主体上。请参看下面的常见配置表。

鉴别:固定不变的阳极氧化铝板,铆接,固定在后侧。

电缆接头:右侧标配一个M20电缆接头和一个M25电缆接头。另一侧最多可配备两个螺纹孔,用于安装 16、20 或25mm的电缆接头。支脚包括一个专用的电缆接头,其可容纳最多两根扁平发热电缆和一根带有直径6mm穿墙接头的动力组件毛细管。电缆接头用 4 个 M6不锈钢锁紧螺丝拧紧。

安装:在管道上,通过软管夹(10×35mm 通道允许并排的两个夹子)进行安装。

管道安装脚支持的最高温度:220°C

触点:单刀双掷(快动作触点)

电气额定值:适用于功率控制、继电器线圈或PLC电路的远程控制,以及直接电源切换。

电压 最高额定值(A) 开关电器寿命(次)
440VAC 16 100000
250VAC 25 100000
125VAC 25 100000

这些装置使用银触点或银合金触点。由于触点会随着时间而氧化,如果开关强度小于100mA或开关功率小于800mW,我们不建议使用交流或直流电低电压电路(24V或更低)。关于那些需要镀金触点的应用,请与我们联系。给出的电气额定值是标准化电阻性负载电路值。

机械寿命:> 500,000次

选项:
-这些外壳可以收纳带密封的固定设置的温控器(型号Y92KAF)。更多相关的信息,请查看不带外壳的温控器页。
-用于特殊尺寸发热电缆的带电缆接头的支脚。

气体类: II 2G Ex eb db IIC T6 Gb

粉尘类: II 2D Ex tb IIIC T80°C Db
